Les circuits électriques simples

I. LES COMPOSANTS D'UN CIRCUIT ÉLECTRIQUE SIMPLE

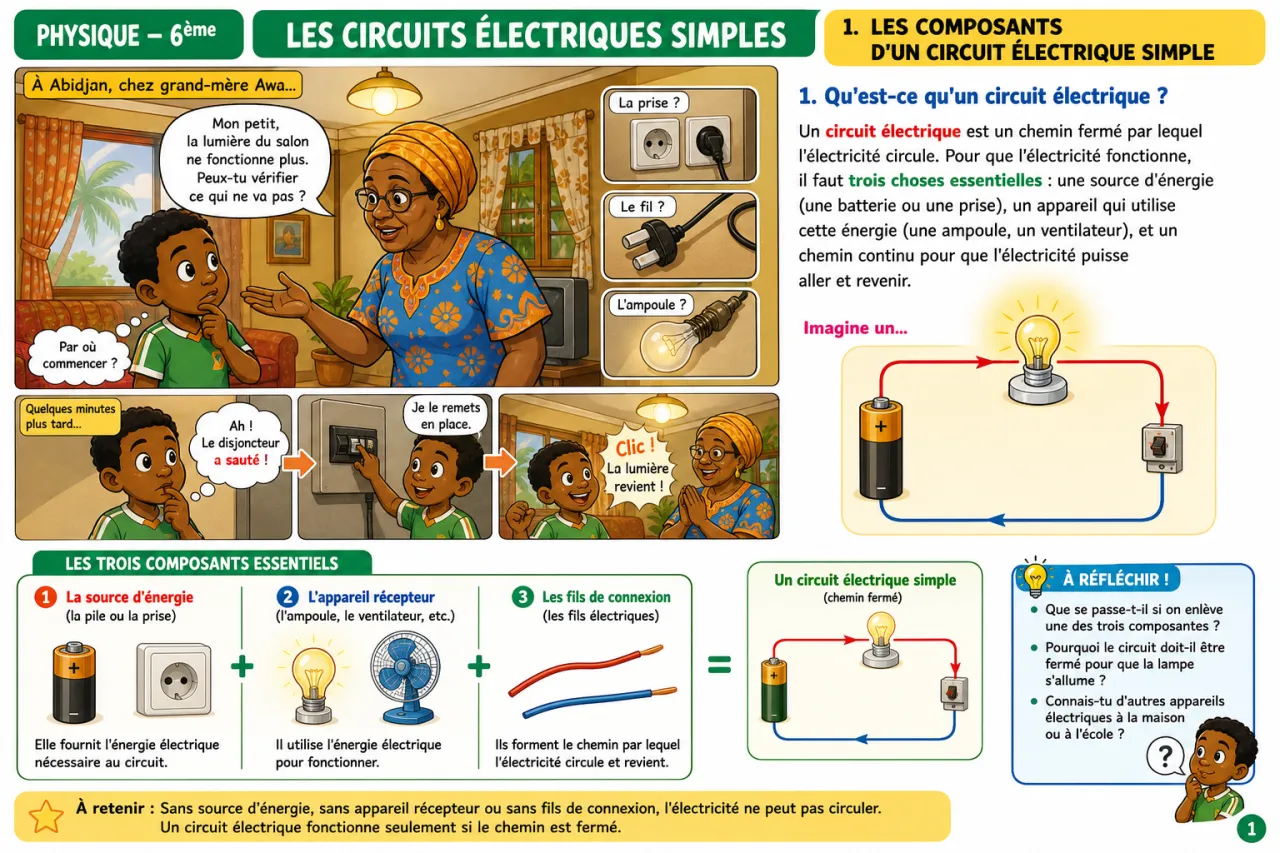

1. Qu'est-ce qu'un circuit électrique ?

Un circuit électrique est un chemin fermé par lequel l'électricité circule. Pour que l'électricité fonctionne, il faut trois choses essentielles : une source d'énergie (une batterie ou une prise), un appareil qui utilise cette énergie (une ampoule, un ventilateur), et un chemin continu pour que l'électricité puisse aller et revenir.

Imagine un circuit électrique comme une route circulaire : la voiture (l'électricité) part du point de départ, fait le tour complet, et revient au point de départ. Si tu coupes la route quelque part, la voiture ne peut plus circuler. C'est exactement ce qui se passe avec l'électricité.

2. Les quatre composants principaux

Tout circuit électrique simple contient quatre éléments fondamentaux :

1. La source d'énergie (le générateur) C'est ce qui fournit l'électricité. En Côte d'Ivoire, tu as deux types de sources : les batteries (piles) et les prises murales reliées au réseau électrique national. Une batterie a deux bornes : la borne positive (+) et la borne négative (−). L'électricité sort par la borne positive et revient par la borne négative.

2. Le conducteur (les fils) Ce sont les chemins par lesquels l'électricité circule. Les fils de cuivre sont les meilleurs conducteurs. Tu les vois partout : dans les murs de ta maison, dans les câbles des appareils électriques, sur les poteaux électriques à Abidjan. Le cuivre laisse passer l'électricité très facilement.

3. L'appareil récepteur (le consommateur) C'est ce qui utilise l'électricité pour faire quelque chose : une ampoule qui produit de la lumière, un moteur qui tourne, un radiateur qui chauffe. Dans ta chambre, c'est la lampe de bureau, le ventilateur, ou la télévision.

4. L'interrupteur (le commutateur) C'est le dispositif qui permet d'ouvrir ou de fermer le circuit. Quand tu appuies sur l'interrupteur du salon, tu fermes le circuit et l'ampoule s'allume. Quand tu l'éteins, tu ouvres le circuit et l'ampoule s'éteint. Sans interrupteur, l'appareil fonctionnerait tout le temps.

3. Les types de circuits

Il existe deux grandes façons de brancher les composants :

Circuit en série : Les composants sont branchés l'un après l'autre, comme des perles sur un fil. Si tu casses une perle, tout s'arrête. Par exemple, si tu as deux ampoules en série et qu'une brûle, l'autre ne s'allume plus. C'est moins pratique à la maison.

Circuit en parallèle : Les composants sont branchés côte à côte, comme plusieurs routes qui vont au même endroit. Si une route est fermée, les autres restent ouvertes. Chez toi, à Abidjan, toutes les prises de ta maison sont en parallèle. Si tu éteins une lampe, les autres continuent de fonctionner. C'est le système utilisé partout en Côte d'Ivoire.

II. COMMENT DESSINER UN SCHÉMA ÉLECTRIQUE

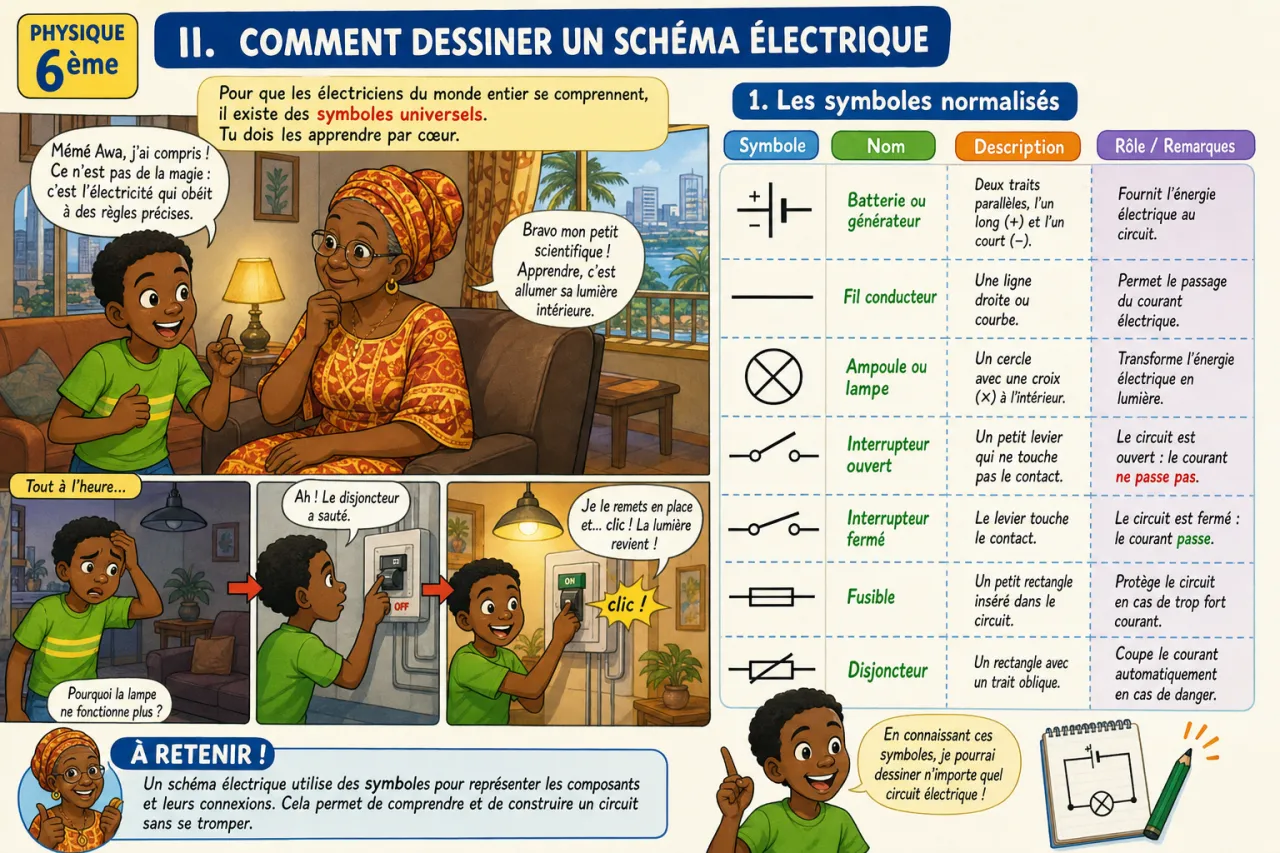

1. Les symboles normalisés

Pour que les électriciens du monde entier se comprennent, il existe des symboles universels. Tu dois les apprendre par cœur.

• Batterie ou générateur : Deux traits parallèles, l'un long (+) et l'un court (−)
• Fil conducteur : Une ligne droite ou courbe
• Ampoule ou lampe : Un cercle avec une croix à l'intérieur (✕)
• Interrupteur ouvert : Un petit trait qui ne touche pas le fil
• Interrupteur fermé : Un petit trait qui touche le fil
• Résistance : Un rectangle avec des zigzags
• Moteur : Un cercle avec la lettre M à l'intérieur

2. Les étapes pour tracer un schéma

1. Commence par la borne positive (+) de la batterie
2. Trace une ligne horizontale vers la droite
3. Place l'interrupteur sur cette ligne
4. Continue la ligne jusqu'à l'appareil (ampoule, moteur, etc.)
5. Depuis l'appareil, trace une ligne vers le bas
6. Ramène cette ligne jusqu'à la borne négative (−) de la batterie
7. Vérifie que ton circuit forme une boucle fermée

Le circuit doit toujours former une boucle complète. S'il y a un trou quelque part, l'électricité ne peut pas circuler.

3. Exemple de schéma simple

Imagine un circuit avec une batterie 1,5 V, un interrupteur, et une ampoule. Le schéma ressemblerait à ceci : la batterie en haut à gauche, l'interrupteur en haut au milieu, l'ampoule en haut à droite, puis une ligne qui redescend et ferme la boucle. Tout cela en utilisant les symboles normalisés.

III. SÉCURITÉ ÉLECTRIQUE : PROTÈGE-TOI ET TA FAMILLE

1. Les dangers de l'électricité

L'électricité est très utile, mais elle peut être dangereuse si tu ne la respectes pas. Un courant électrique peut :

• Te donner une électrocution (un choc électrique douloureux ou mortel)
• Causer une brûlure interne ou externe
• Déclencher un incendie si les fils sont endommagés

En Côte d'Ivoire, chaque année, des accidents électriques se produisent à cause de l'imprudence. Tu dois apprendre à les éviter.

2. Les règles d'or de la sécurité électrique

Règle 1 : Ne jamais toucher un fil électrique nu ou endommagé. Si tu vois un fil avec l'isolant (la gaine de plastique) enlevé, ne le touche pas ! Appelle un adulte immédiatement.

Règle 2 : Ne jamais mettre tes doigts dans une prise électrique. Les prises murales de ta maison contiennent une tension dangereuse (220 V en Côte d'Ivoire). Même avec un doigt mouillé, c'est extrêmement dangereux.

Règle 3 : Ne jamais brancher trop d'appareils sur une même prise. Si tu branches une multiprise avec 5 appareils puissants (climatiseur, four, réfrigérateur), tu risques de surcharger le circuit. Cela peut causer un incendie. C'est pourquoi les disjoncteurs existent : ils coupent automatiquement l'électricité si le courant est trop fort.

Règle 4 : Garde l'eau loin de l'électricité. L'eau est un excellent conducteur d'électricité. Ne prends jamais un appareil électrique avec les mains mouillées. Ne mets jamais un appareil électrique près d'une baignoire ou d'un lavabo.

Règle 5 : Éteins les appareils avant de les débrancher. Cela évite les étincelles et les chocs électriques.

Règle 6 : Utilise des prises avec terre. En Côte d'Ivoire, les prises modernes ont trois trous : deux pour le courant et un pour la terre. La terre est une sécurité qui évacue l'électricité en cas de problème.

3. Le disjoncteur : ton meilleur ami

Le disjoncteur est un appareil de sécurité dans le tableau électrique de ta maison. Il coupe automatiquement l'électricité si :

• Le courant est trop fort (surcharge)
• Il y a un court-circuit (deux fils qui se touchent)
• Il y a une fuite d'électricité (danger d'électrocution)

Si le disjoncteur saute, c'est qu'il y a un problème. Ne le remets pas en place tout de suite. Cherche d'abord la cause : un appareil endommagé ? Un fil qui touche l'eau ? Une prise surchargée ? Une fois le problème résolu, tu peux le remettre en place.
