Mathématiques · 5ème
Échelles et plans
Comprendre le sens d’une échelle, interpréter un plan simple et utiliser l’échelle pour relier une mesure représentée à une mesure réelle.
<p>Quand tu regardes un plan de maison, une carte, le dessin d’une cour d’école ou le croquis d’un terrain, les mesures réelles sont souvent trop grandes pour être représentées en vraie grandeur. On réduit donc les dimensions tout en gardant les mêmes proportions. C’est ce principe qui conduit à l’échelle.</p> <p>L’échelle permet de relier une mesure dessinée à une mesure réelle. Grâce à elle, tu peux lire un plan, comprendre ce qu’il représente et calculer des longueurs concrètes. Cette notion est utile dans la géographie, l’architecture, la construction, les plans d’évacuation et bien d’autres domaines.</p> <p>Dans cette leçon, tu vas apprendre à lire une échelle simple, à comprendre ce qu’elle signifie et à l’utiliser pour passer d’une mesure sur un plan à une mesure réelle. Tu verras aussi les erreurs fréquentes à éviter pour ne pas confondre réduction et grandeur réelle.</p>

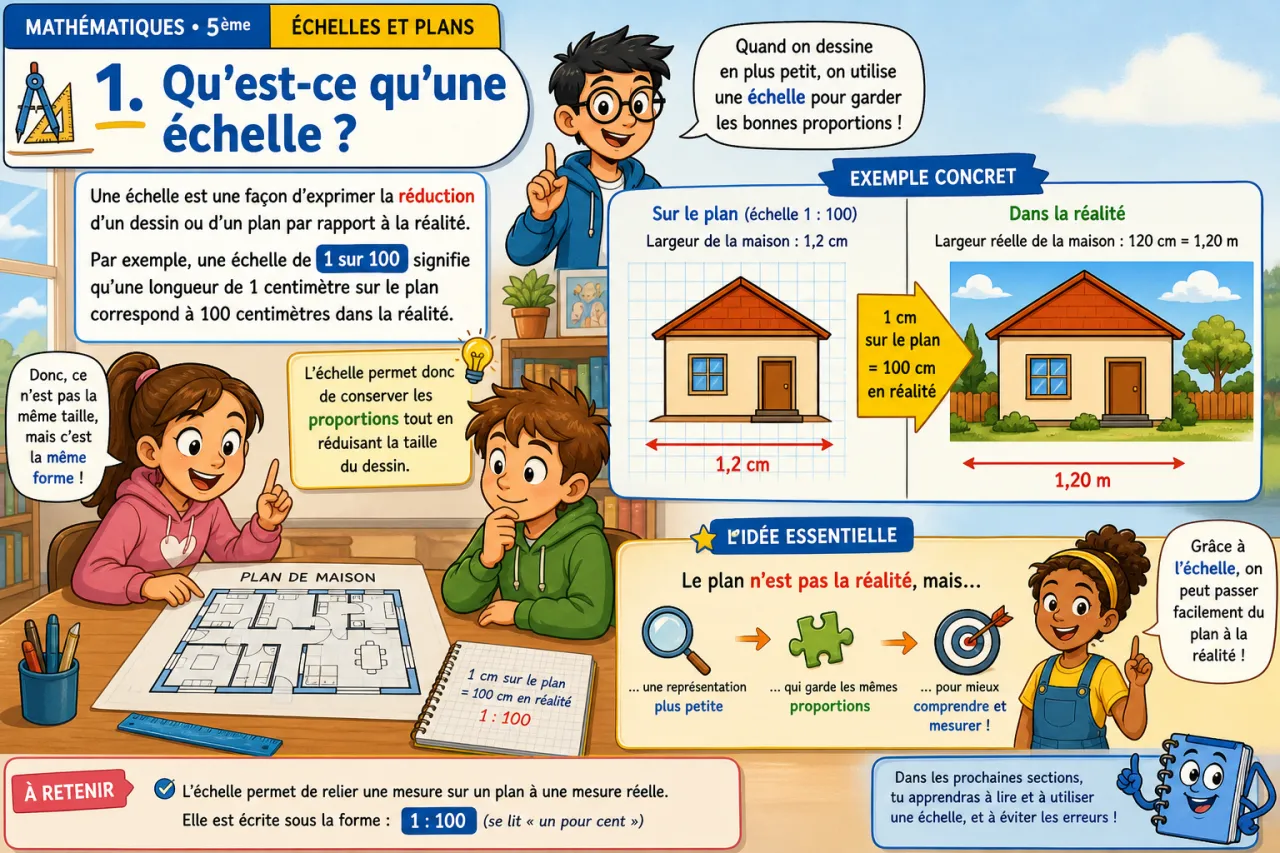

1. Qu’est-ce qu’une échelle ?
Une échelle est une façon d’exprimer la réduction d’un dessin ou d’un plan par rapport à la réalité. Par exemple, une échelle de 1 sur 100 signifie qu’une longueur de 1 centimètre sur le plan correspond à 100 centimètres dans la réalité. L’échelle permet donc de conserver les proportions tout en réduisant la taille du dessin.
L’idée essentielle est la suivante : le plan n’est pas la réalité, mais il la représente de manière fidèle. Toutes les longueurs sont réduites selon le même rapport.

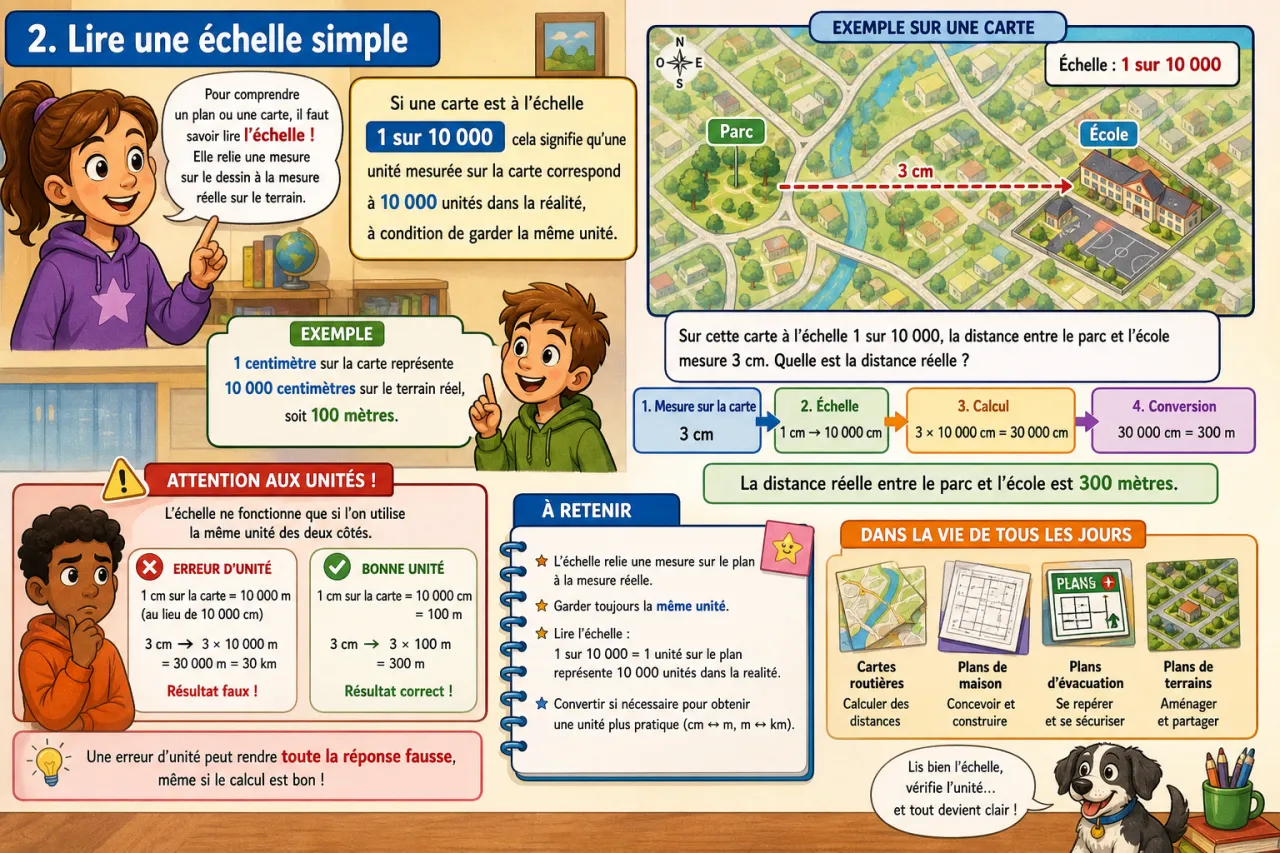

2. Lire une échelle simple
Si une carte est à l’échelle 1 sur 10 000, cela signifie qu’une unité mesurée sur la carte correspond à 10 000 unités dans la réalité, à condition de garder la même unité. Par exemple, 1 centimètre sur la carte représente 10 000 centimètres sur le terrain réel, soit 100 mètres.
Il faut donc être très attentif aux unités. Une erreur d’unité peut rendre toute la réponse fausse, même si le calcul paraît correct.

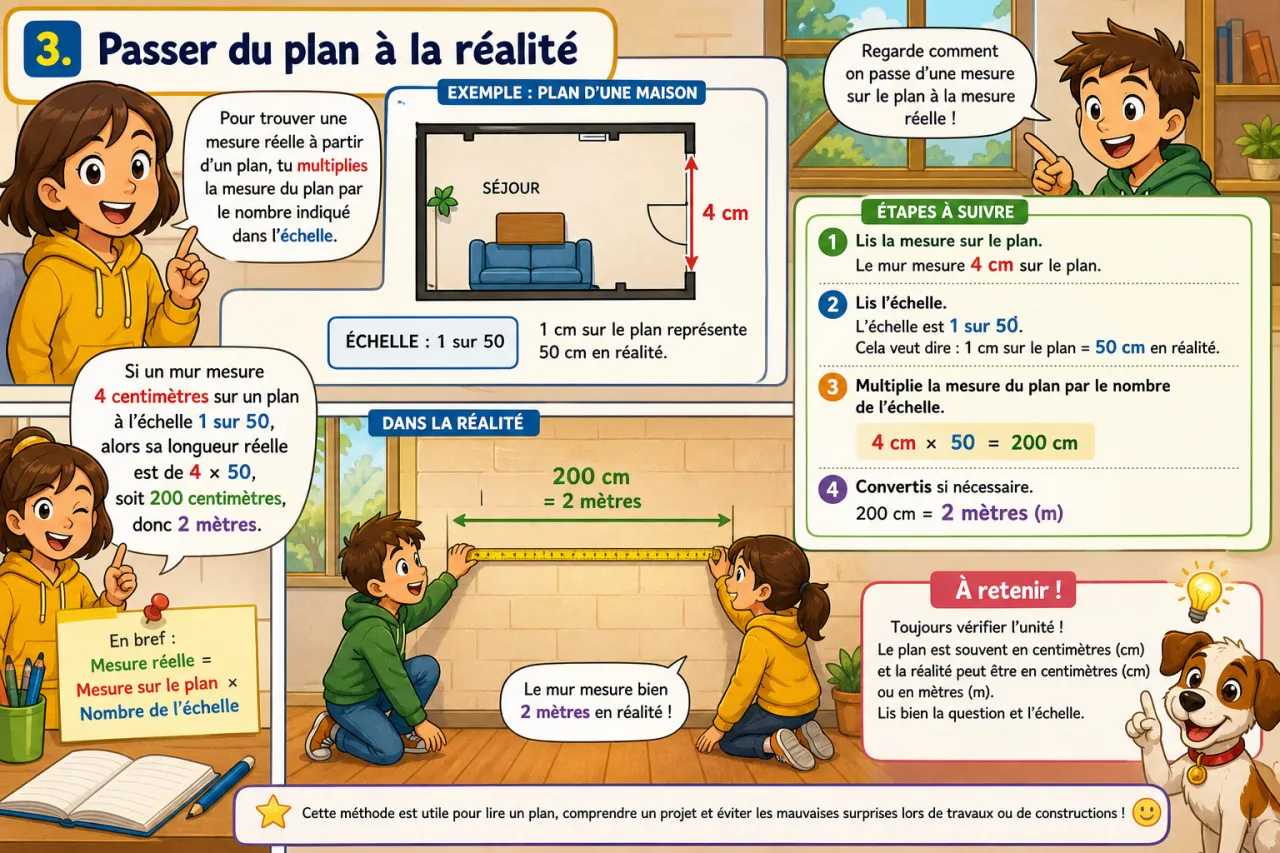

3. Passer du plan à la réalité
Pour trouver une mesure réelle à partir d’un plan, tu multiplies la mesure du plan par le nombre indiqué dans l’échelle. Si un mur mesure 4 centimètres sur un plan à l’échelle 1 sur 50, alors sa longueur réelle est de 4 multiplié par 50, soit 200 centimètres, donc 2 mètres.

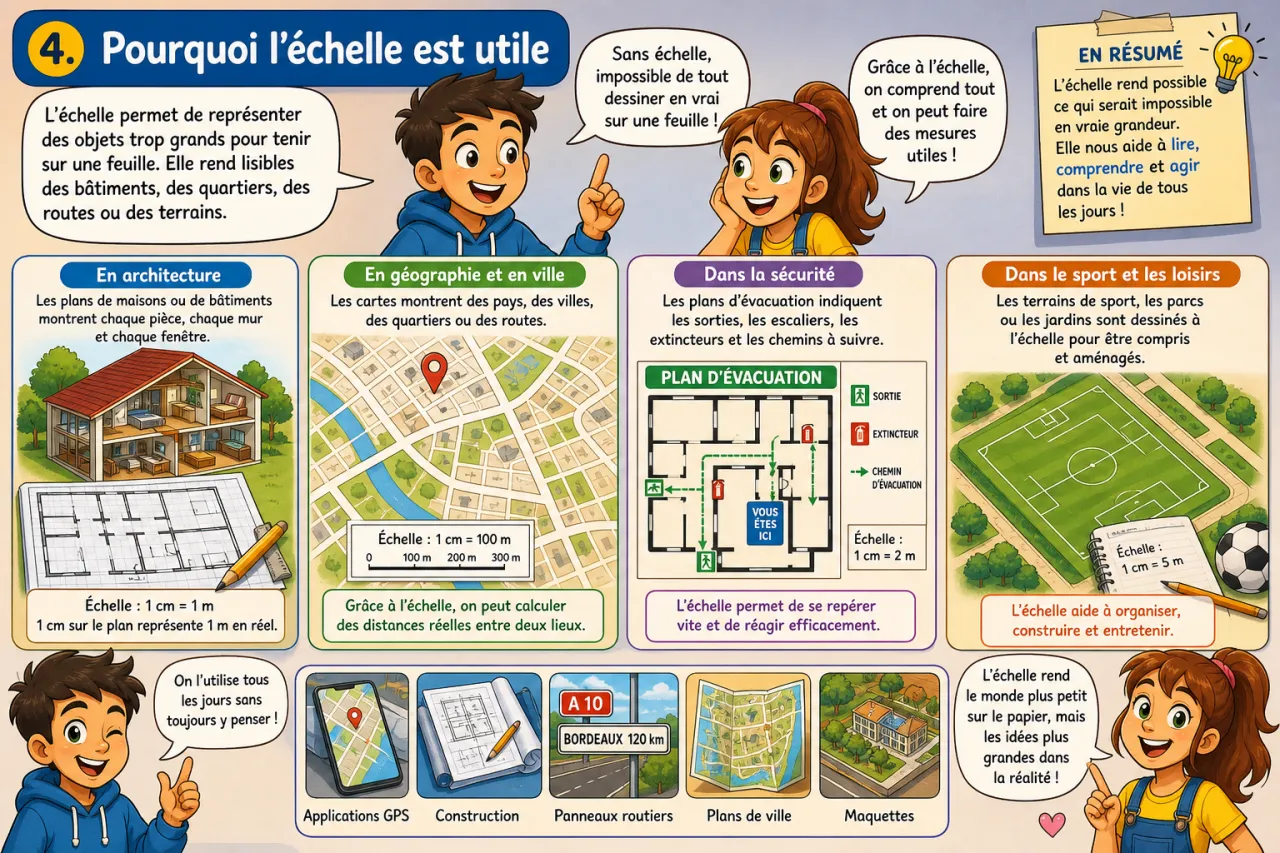

4. Pourquoi l’échelle est utile
L’échelle permet de représenter des objets trop grands pour tenir sur une feuille. Elle rend lisibles des bâtiments, des quartiers, des routes ou des terrains. Sans elle, il serait impossible d’utiliser des cartes ou des plans pratiques dans la vie quotidienne.

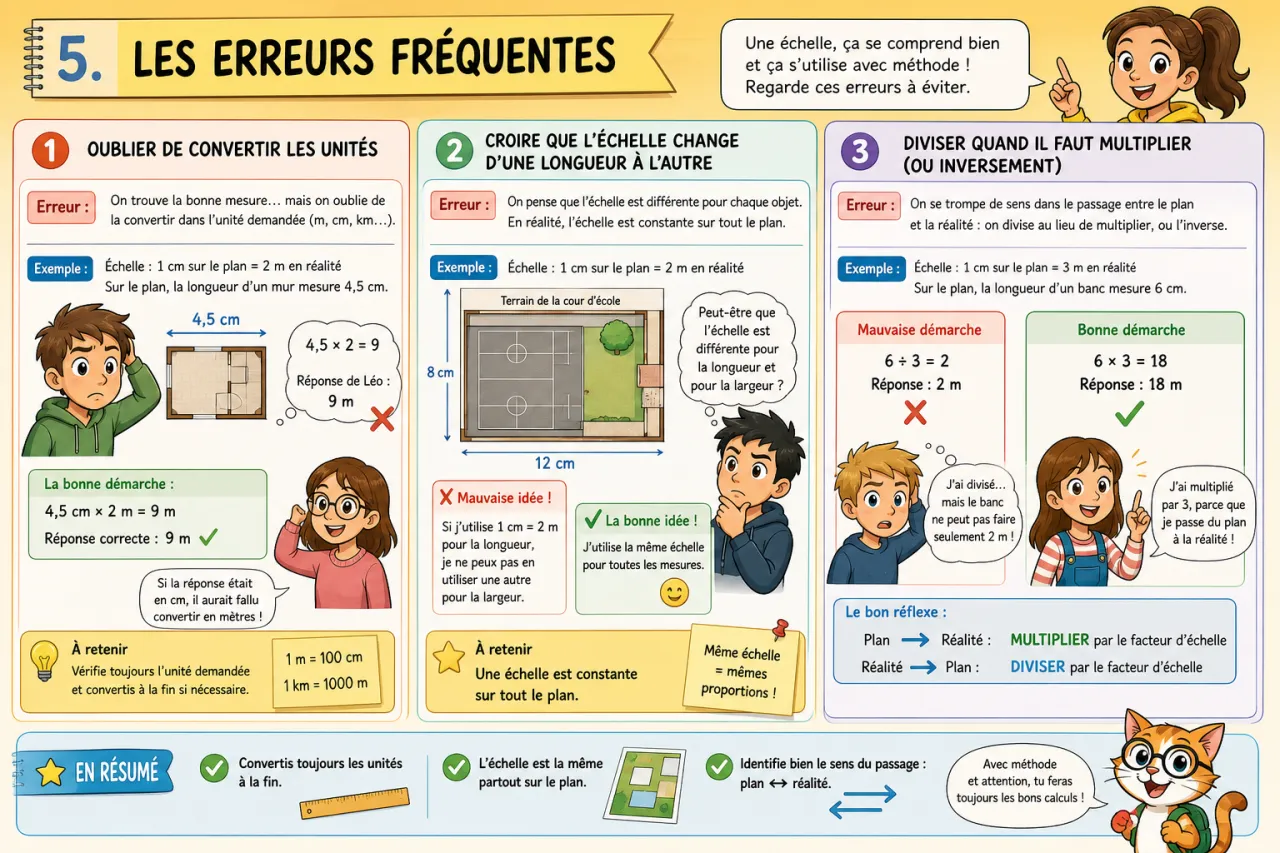

5. Les erreurs fréquentes
Une erreur fréquente consiste à oublier de convertir les unités à la fin. Une autre consiste à croire qu’une échelle change d’une longueur à l’autre dans le même dessin. Ce n’est pas le cas : l’échelle est constante pour tout le plan. Enfin, certains élèves divisent quand il faut multiplier, ou inversement. Il faut toujours bien identifier le sens du passage : du plan vers la réalité ou de la réalité vers le plan.
À retenir
- L’échelle relie une mesure sur un plan à une mesure réelle.
- Une échelle de 1 sur n signifie qu’une unité sur le plan correspond à n unités dans la réalité.
- Pour passer du plan à la réalité, on multiplie par le nombre de l’échelle.
- Les unités doivent être gérées avec soin.
- L’échelle reste constante sur tout le plan.
Teste tes connaissances
3 exercices, du plus facile au plus difficile.
Facile
Kouassi apprend les échelles en cours de mathématiques. Qu'est-ce qu'une échelle sur un plan ?
Moyen
Un mur mesure 5 cm sur un plan à l'échelle 1 sur 100. Quelle est sa longueur réelle en mètres ?
Difficile
Sur un plan de terrain à Yamoussoukro à l'échelle 1 sur 200, une longueur mesure 8 cm. Quelle est la longueur réelle en mètres ?
