Les circuits électriques

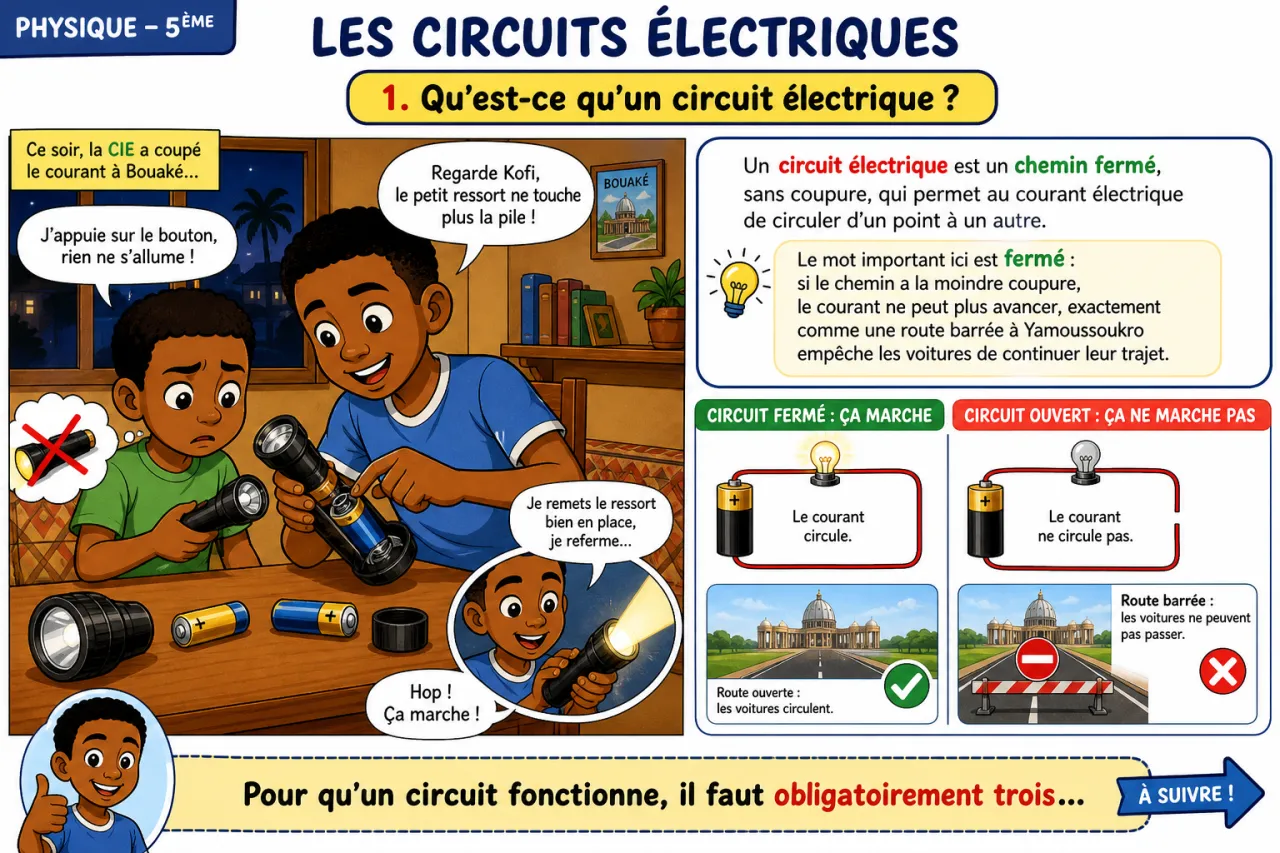

1. Qu'est-ce qu'un circuit électrique ?

Un circuit électrique est un chemin fermé, sans coupure, qui permet au courant électrique de circuler d'un point à un autre. Le mot important ici est fermé : si le chemin a la moindre coupure, le courant ne peut plus avancer, exactement comme une route barrée à Yamoussoukro empêche les voitures de continuer leur trajet.

Pour qu'un circuit fonctionne, il faut obligatoirement trois éléments réunis :

a) Le générateur

C'est l'élément qui produit l'énergie électrique. Sans lui, rien ne peut démarrer. Exemples : une pile plate, une pile ronde, une batterie de moto, ou encore le réseau de la CIE qui alimente les maisons d'Abidjan et de tout le pays.

b) Les conducteurs

Ce sont les fils qui transportent le courant du générateur jusqu'au récepteur, puis le ramènent au générateur. Ils sont généralement en cuivre, recouverts d'une gaine en plastique isolant. On dit qu'ils sont "conducteurs" parce qu'ils laissent bien passer le courant, contrairement au plastique ou au bois qui sont des isolants.

c) Le récepteur

C'est l'appareil qui utilise l'électricité pour produire quelque chose : de la lumière (ampoule), du mouvement (moteur), du son (radio), de la chaleur (fer à repasser).

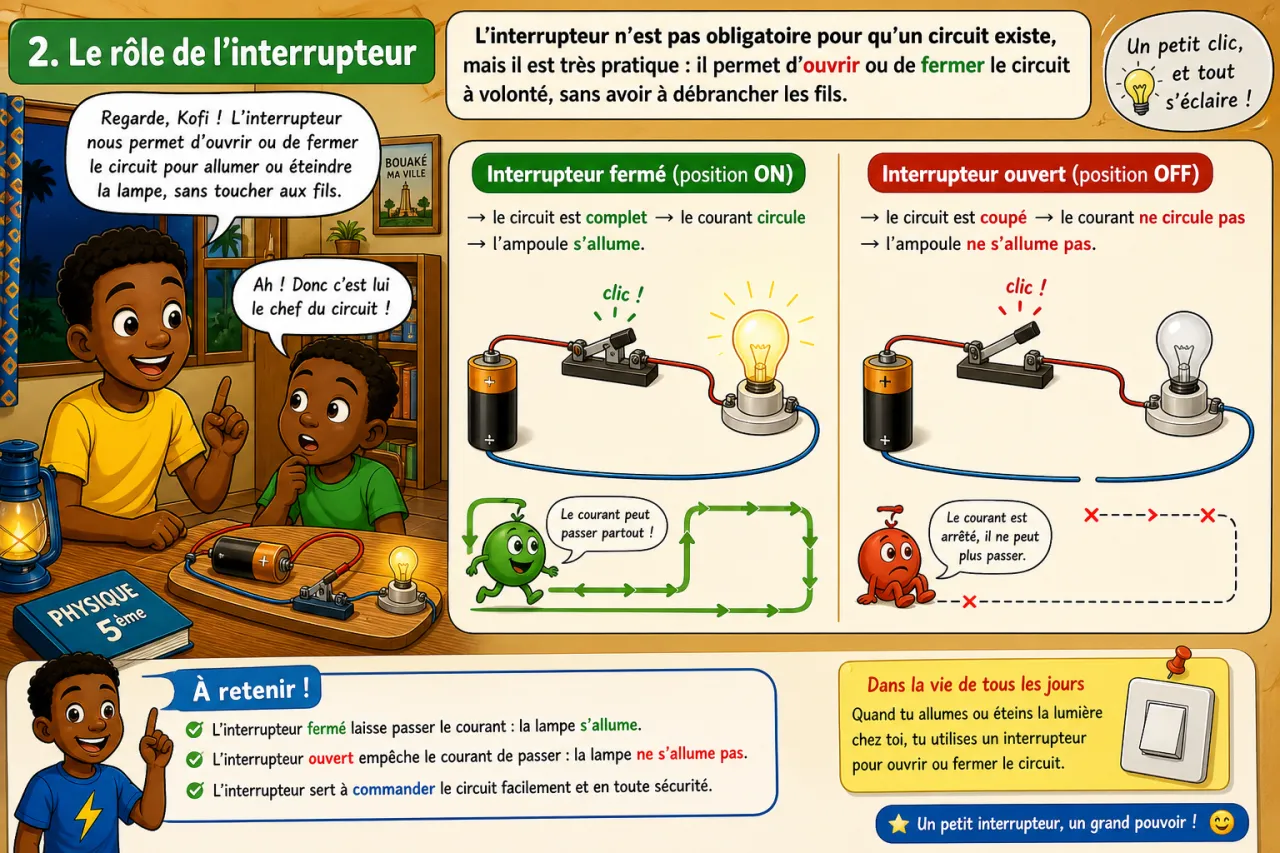

2. Le rôle de l'interrupteur

L'interrupteur n'est pas obligatoire pour qu'un circuit existe, mais il est très pratique : il permet d'ouvrir ou de fermer le circuit à volonté, sans avoir à débrancher les fils.

• Interrupteur fermé (position ON) → le circuit est complet → le courant circule → l'ampoule s'allume.
• Interrupteur ouvert (position OFF) → le circuit est coupé → le courant ne circule pas → l'ampoule s'éteint.

C'est exactement comme le portail de la cour d'Aminata à Adjamé : quand le portail est fermé, personne ne peut entrer ni sortir ; quand il est ouvert, les gens passent librement. Mais ici, c'est l'inverse pour le courant : le circuit doit être fermé pour que le courant passe.

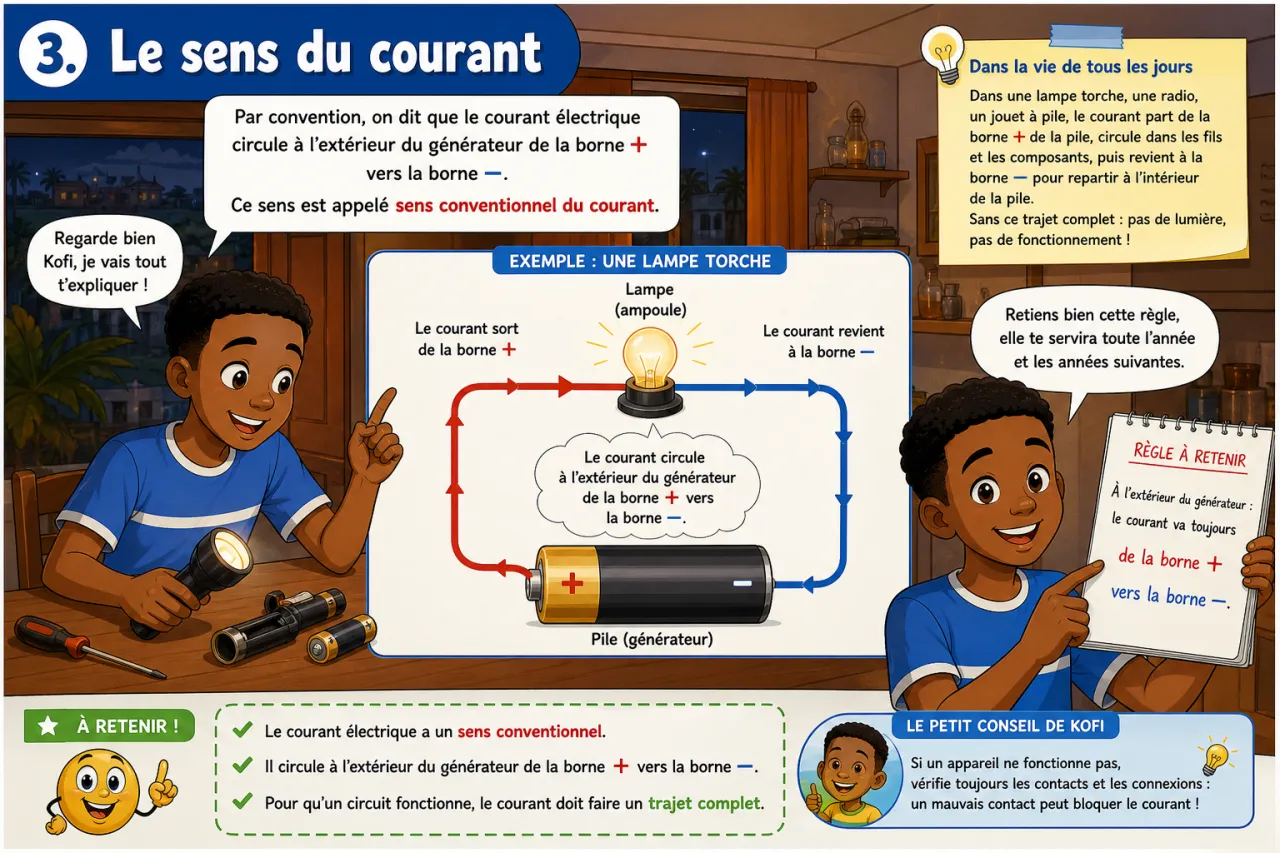

3. Le sens du courant

Par convention, on dit que le courant électrique circule à l'extérieur du générateur de la borne + vers la borne −. Ce sens est appelé sens conventionnel du courant. Retiens bien cette règle, elle te servira toute l'année et les années suivantes.

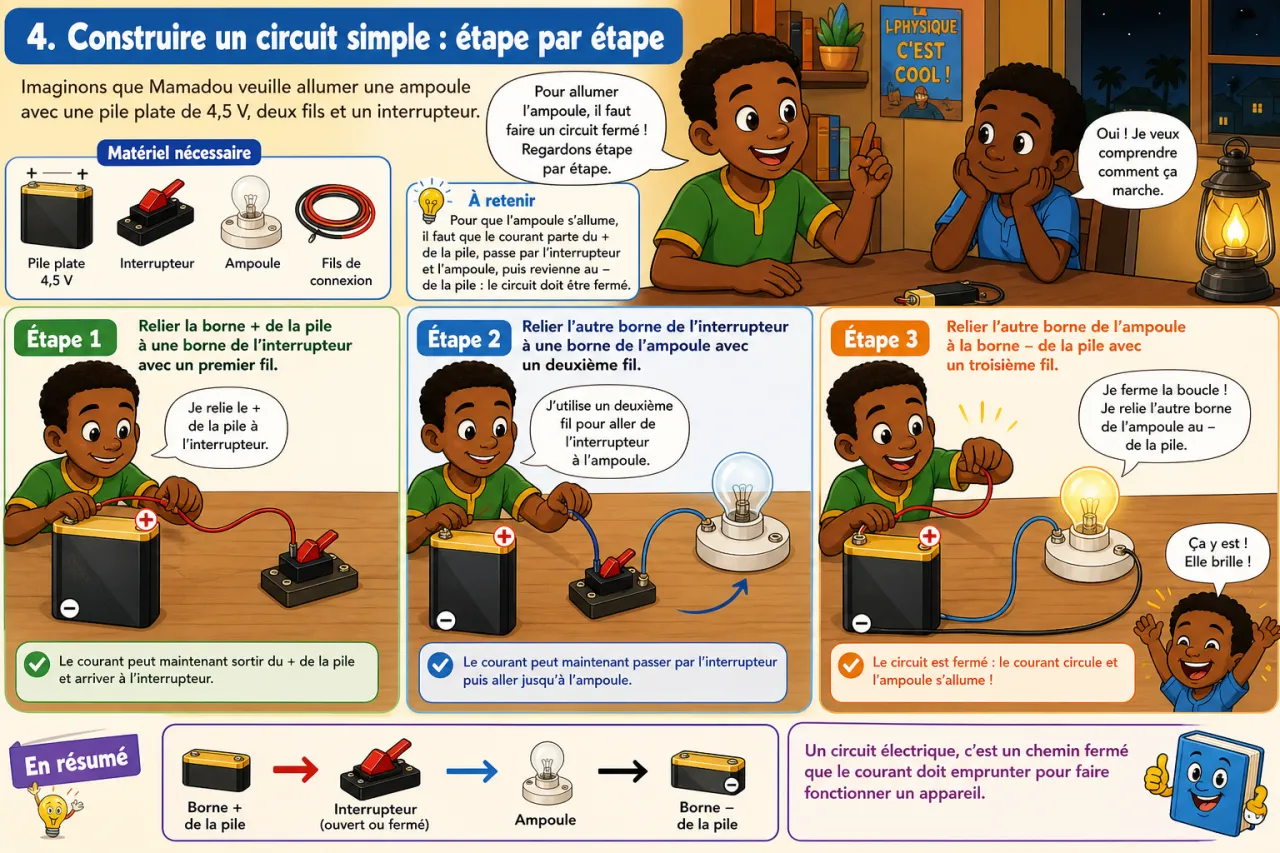

4. Construire un circuit simple : étape par étape

Imaginons que Mamadou veuille allumer une ampoule avec une pile plate de 4,5 V, deux fils et un interrupteur.

Étape 1 : Relier la borne + de la pile à une borne de l'interrupteur avec un premier fil.

Étape 2 : Relier l'autre borne de l'interrupteur à une borne de l'ampoule avec un deuxième fil.

Étape 3 : Relier l'autre borne de l'ampoule à la borne − de la pile avec un troisième fil (ou directement avec le culot de l'ampoule).

Étape 4 : Fermer l'interrupteur. Si tout est bien branché, l'ampoule s'allume : le circuit est fermé et complet.

Si Mamadou débranche un seul fil, même juste sur 1 millimètre, plus rien ne s'allume : le circuit est ouvert.

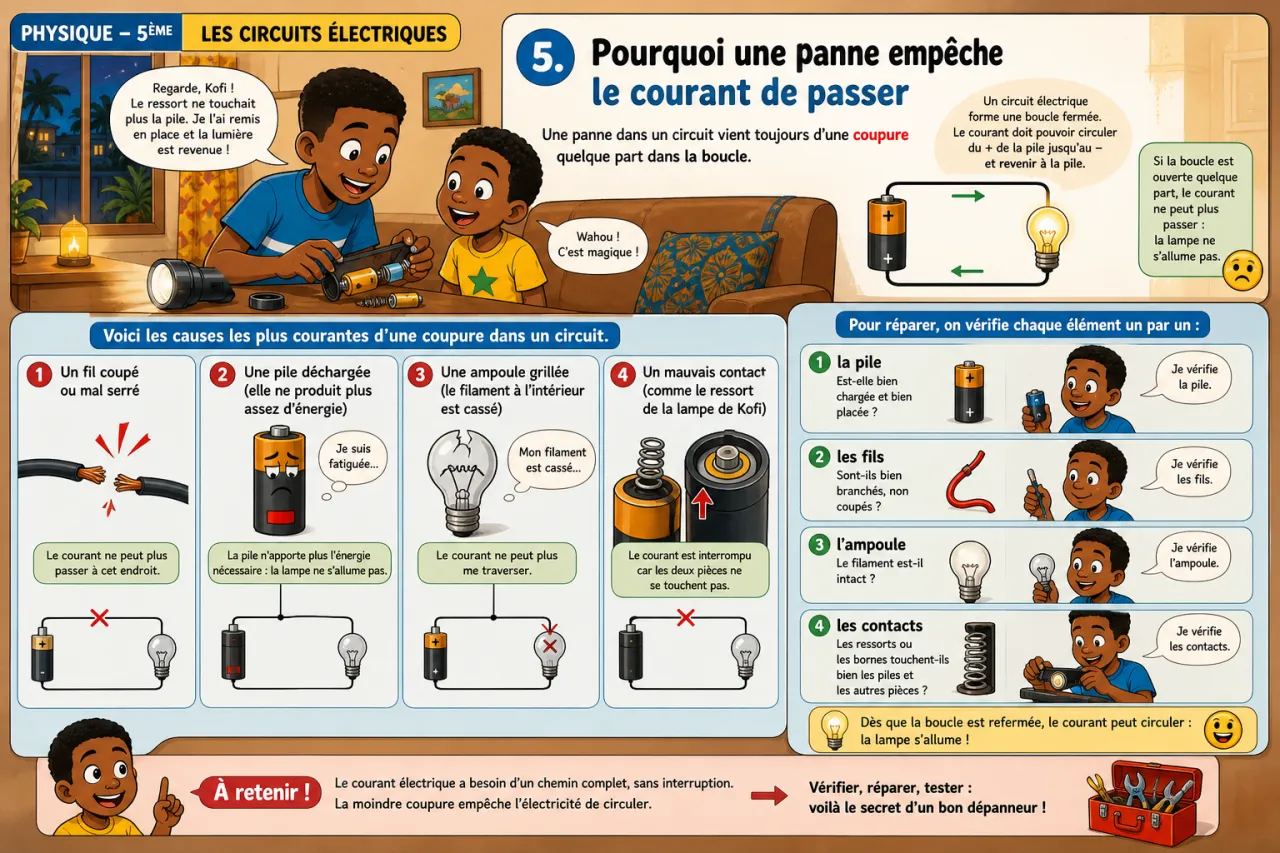

5. Pourquoi une panne empêche le courant de passer

Une panne dans un circuit vient toujours d'une coupure quelque part dans la boucle :

• un fil coupé ou mal serré,
• une pile déchargée (elle ne produit plus assez d'énergie),
• une ampoule grillée (le filament à l'intérieur est cassé, le courant ne peut plus le traverser),
• un mauvais contact (comme le ressort de la lampe de Kofi).

Pour réparer, on vérifie chaque élément un par un : le générateur, les fils, le récepteur, jusqu'à trouver l'endroit où le circuit est coupé.

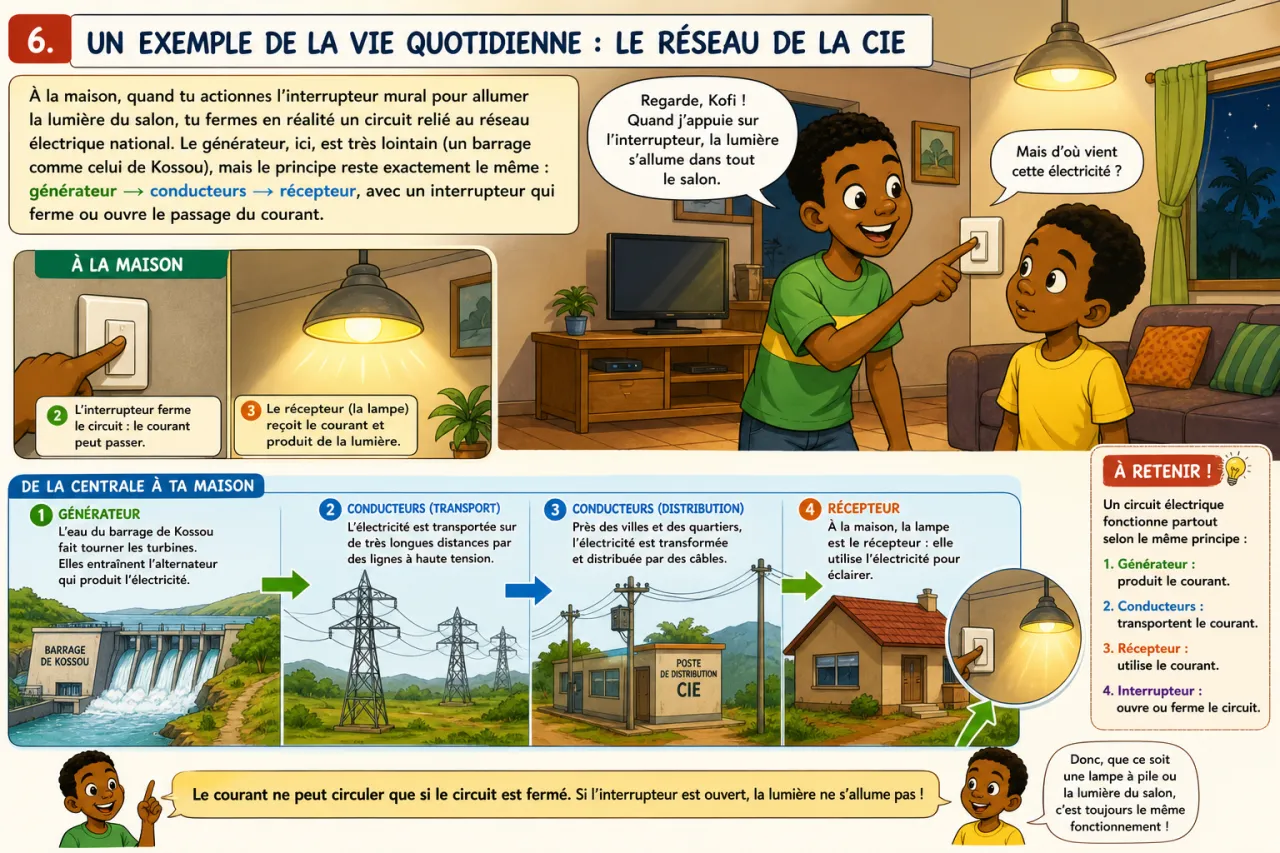

6. Un exemple de la vie quotidienne : le réseau de la CIE

À la maison, quand tu actionnes l'interrupteur mural pour allumer la lumière du salon, tu fermes en réalité un circuit relié au réseau électrique national. Le générateur, ici, est très lointain (un barrage comme celui de Kossou), mais le principe reste exactement le même : générateur → conducteurs → récepteur, avec un interrupteur qui ferme ou ouvre le passage du courant.

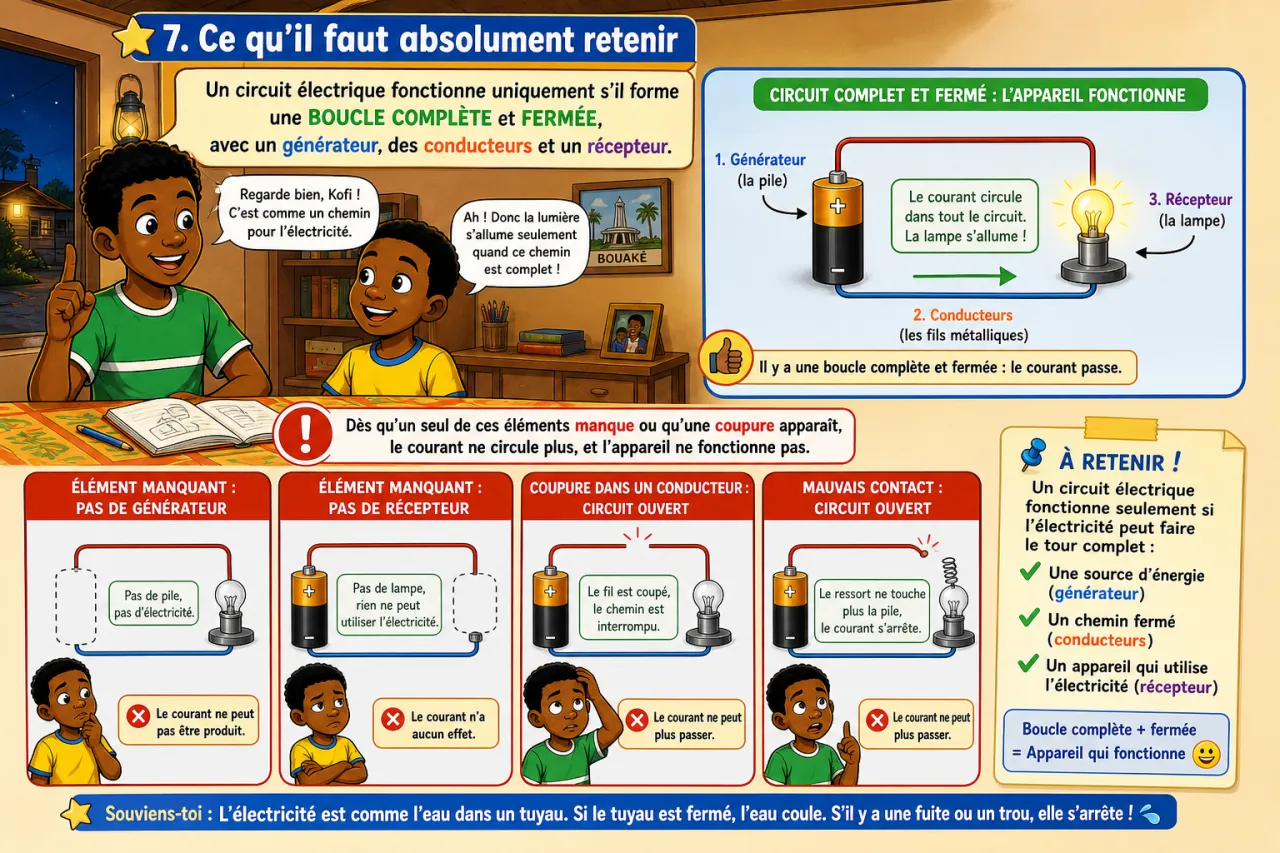

7. Ce qu'il faut absolument retenir

Un circuit électrique fonctionne uniquement s'il forme une boucle complète et fermée, avec un générateur, des conducteurs et un récepteur. Dès qu'un seul de ces éléments manque ou qu'une coupure apparaît, le courant ne circule plus, et l'appareil ne fonctionne pas.
