Circuit électrique

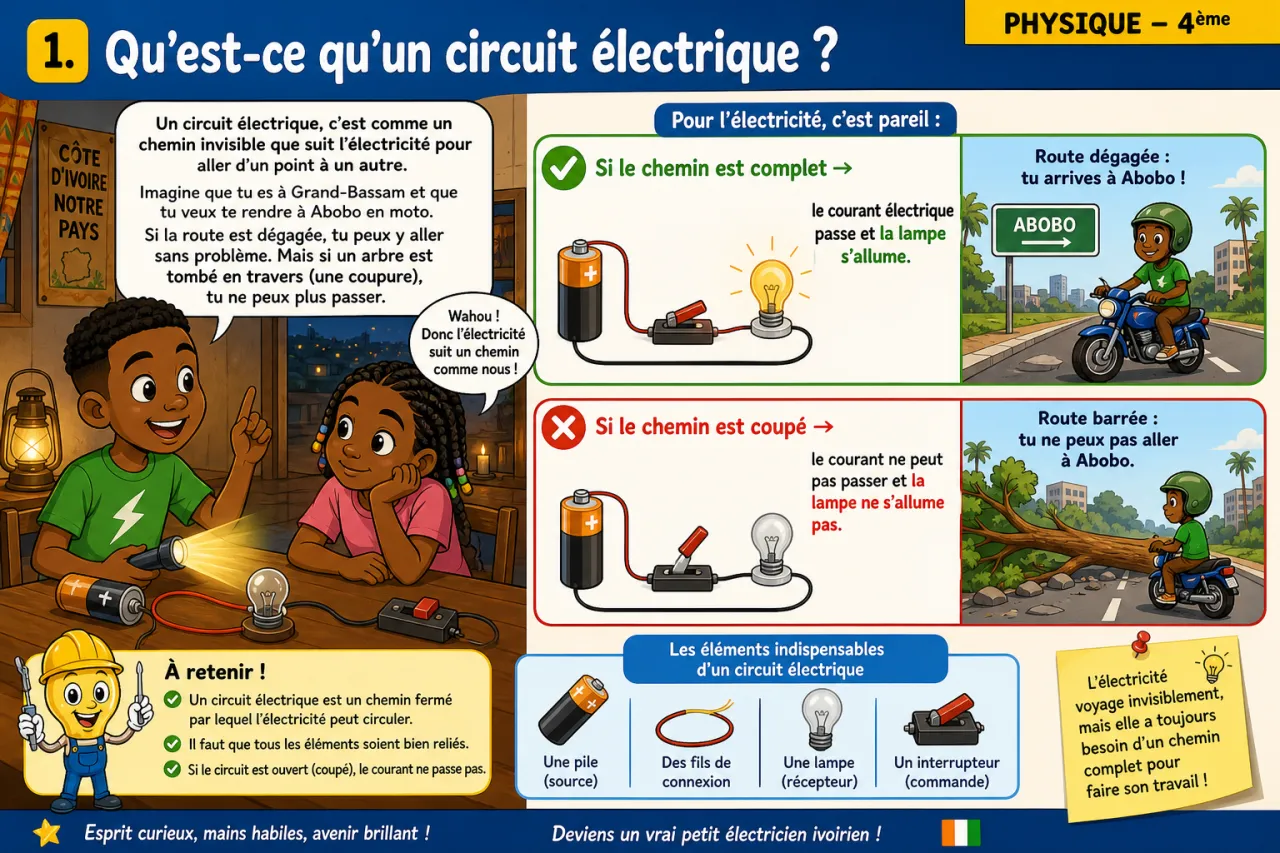

1. Qu’est-ce qu’un circuit électrique ?

Un circuit électrique, c’est comme un chemin invisible que suit l’électricité pour aller d’un point à un autre. Imagine que tu es à Grand-Bassam et que tu veux te rendre à Abobo en moto. Si la route est dégagée, tu peux y aller sans problème. Mais si un arbre est tombé en travers (une coupure), tu ne peux plus passer. Pour l’électricité, c’est pareil :

• Si le chemin est complet → le courant circule → la lampe s’allume.
• Si le chemin est coupé → le courant ne circule pas → la lampe reste éteinte.

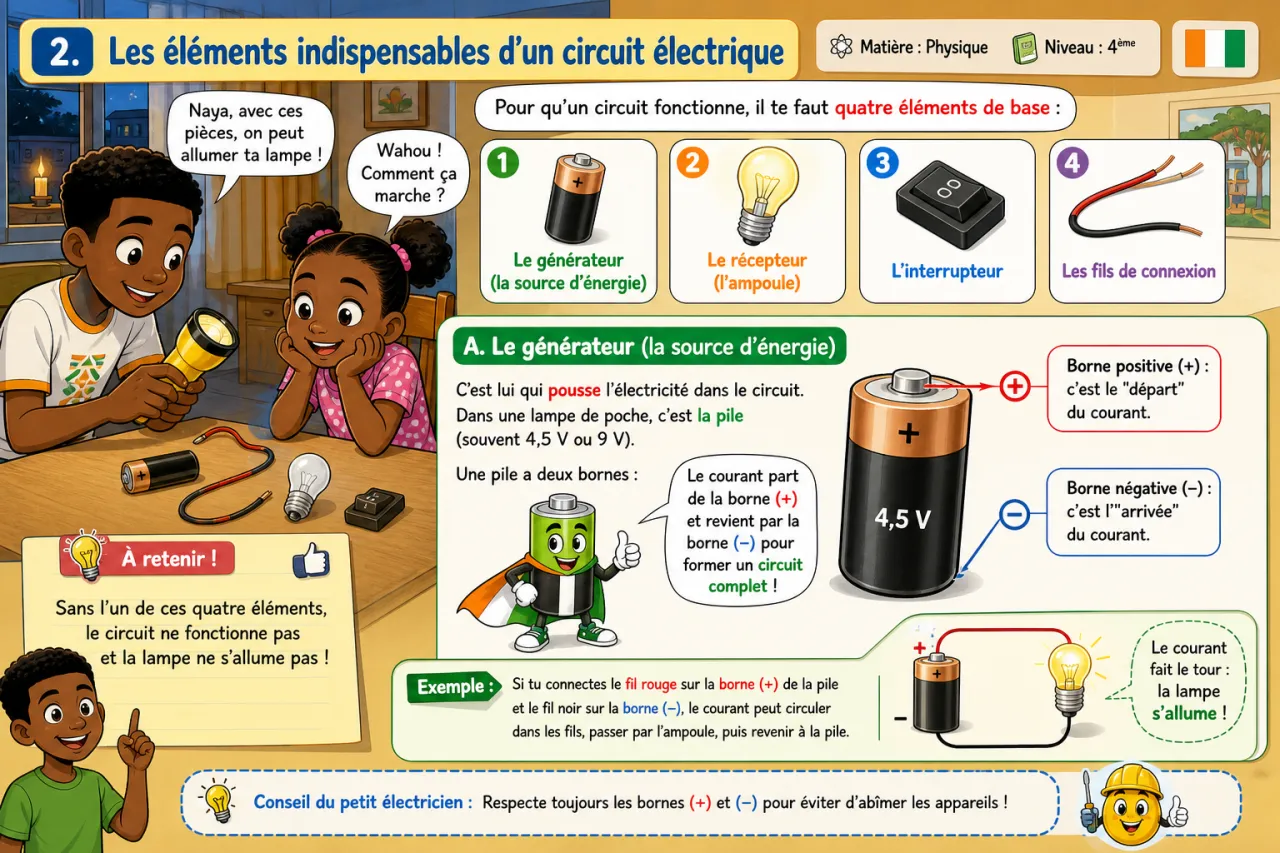

2. Les éléments indispensables d’un circuit électrique

Pour qu’un circuit fonctionne, il te faut quatre éléments de base :

A. Le générateur (la source d’énergie)

C’est lui qui pousse l’électricité dans le circuit. Dans une lampe de poche, c’est la pile (souvent 4,5 V ou 9 V). Une pile a deux bornes :

• Borne positive (+) : c’est le "départ" du courant.
• Borne négative (–) : c’est l’"arrivée" du courant.

Exemple : Si tu achètes une pile de 4,5 V au marché de Cocody pour 1 500 FCFA, c’est elle qui va alimenter ton circuit.

B. Les fils conducteurs

Ce sont des câbles en cuivre recouverts de plastique (pour éviter les chocs électriques). Ils relient les différents éléments du circuit. Attention : si un fil est coupé ou mal branché, le courant ne passe plus !

C. Le récepteur (ce qui utilise l’électricité)

C’est l’appareil qui transforme l’électricité en lumière, en chaleur ou en mouvement. Dans notre cas, c’est une ampoule. Une ampoule a deux parties :

• Le culot (la partie métallique en bas).
• Le plot (le petit point en haut).

Astuce : Pour que l’ampoule s’allume, le fil doit toucher à la fois le culot ET le plot.

D. L’interrupteur (facultatif mais très utile)

C’est comme une porte que tu ouvres ou fermes pour laisser passer ou bloquer le courant. Quand l’interrupteur est :

• Fermé → le circuit est complet → la lampe s’allume.
• Ouvert → le circuit est coupé → la lampe reste éteinte.

Exemple : Dans une maison à Bouaké, l’interrupteur du salon permet d’allumer ou d’éteindre la lumière sans toucher aux fils !

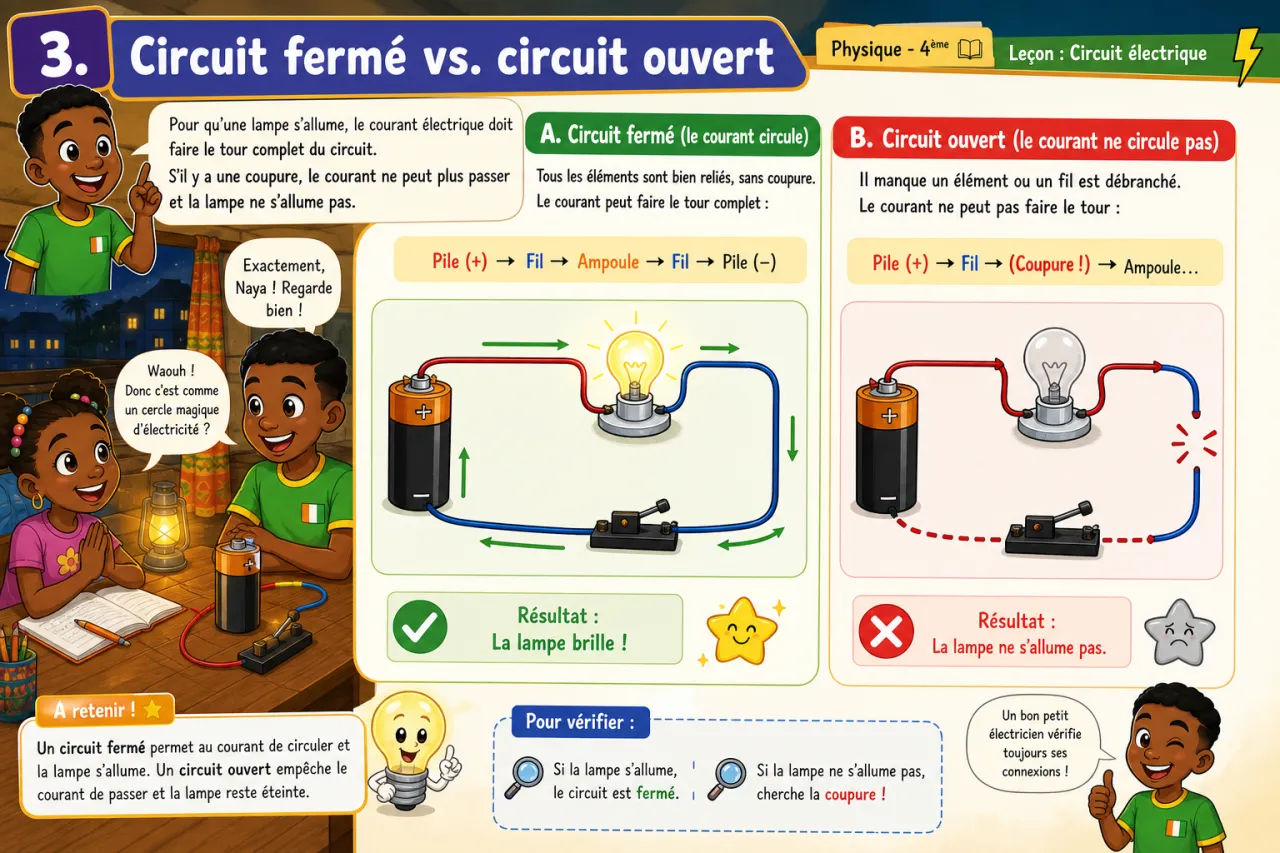

3. Circuit fermé vs. circuit ouvert

A. Circuit fermé (le courant circule)

Tous les éléments sont bien reliés, sans coupure. Le courant peut faire le tour complet :

Pile (+) → Fil → Ampoule → Fil → Pile (–)

Résultat : La lampe brille !

B. Circuit ouvert (le courant ne circule pas)

Il manque un élément ou un fil est débranché. Le courant ne peut pas faire le tour :

Pile (+) → Fil → (Coupure !) → Ampoule → Fil → Pile (–)

Résultat : La lampe reste éteinte.

Comparaison : C’est comme si tu voulais aller de Yamoussoukro à Dimbokro, mais la route entre Bouaflé et Dimbokro était barrée par un camion en panne. Tu ne peux pas avancer !

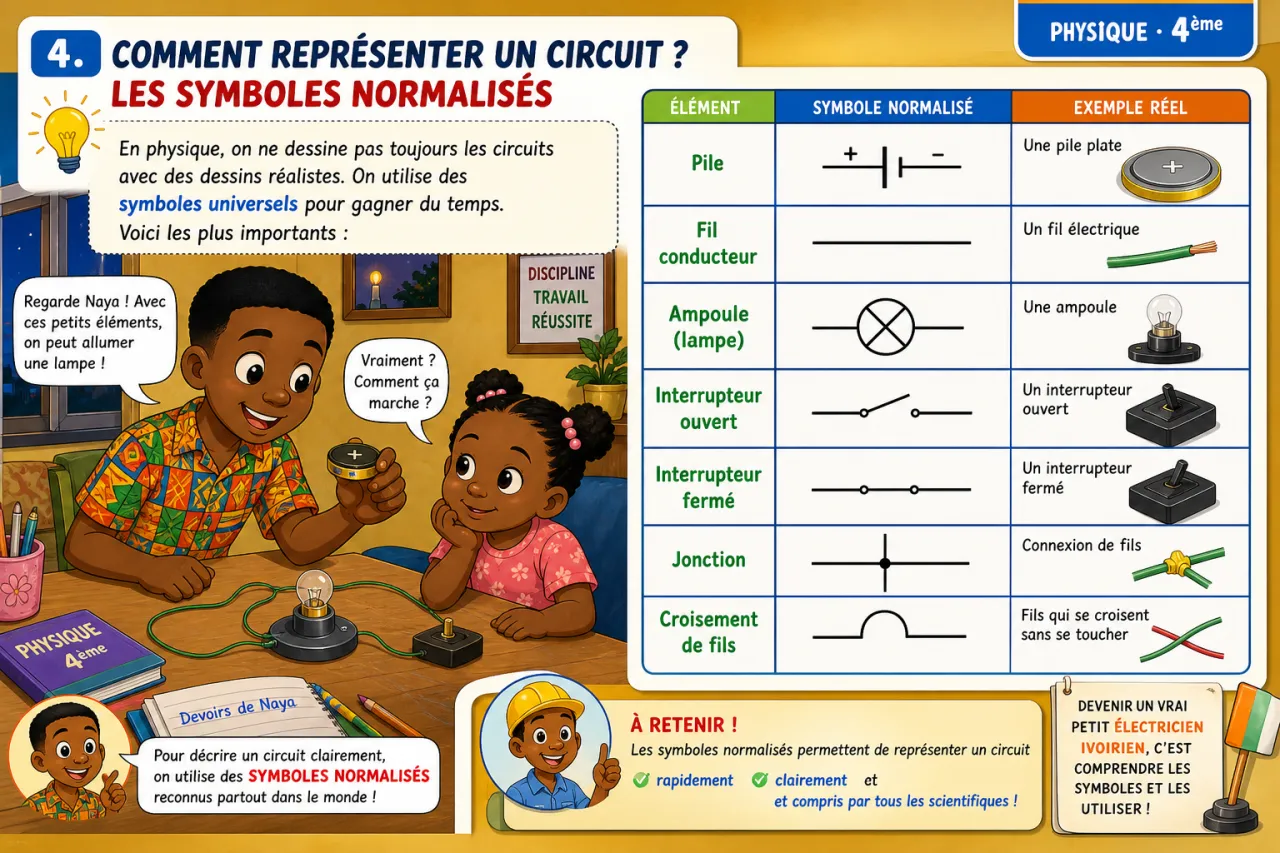

4. Comment représenter un circuit ? Les symboles normalisés

En physique, on ne dessine pas toujours les circuits avec des dessins réalistes. On utilise des symboles universels pour gagner du temps. Voici les plus importants :

Exemple de schéma :

— l ——————— ⊕ ————————
     ———— / ————

Traduction : Une pile reliée à une ampoule avec un interrupteur en série.

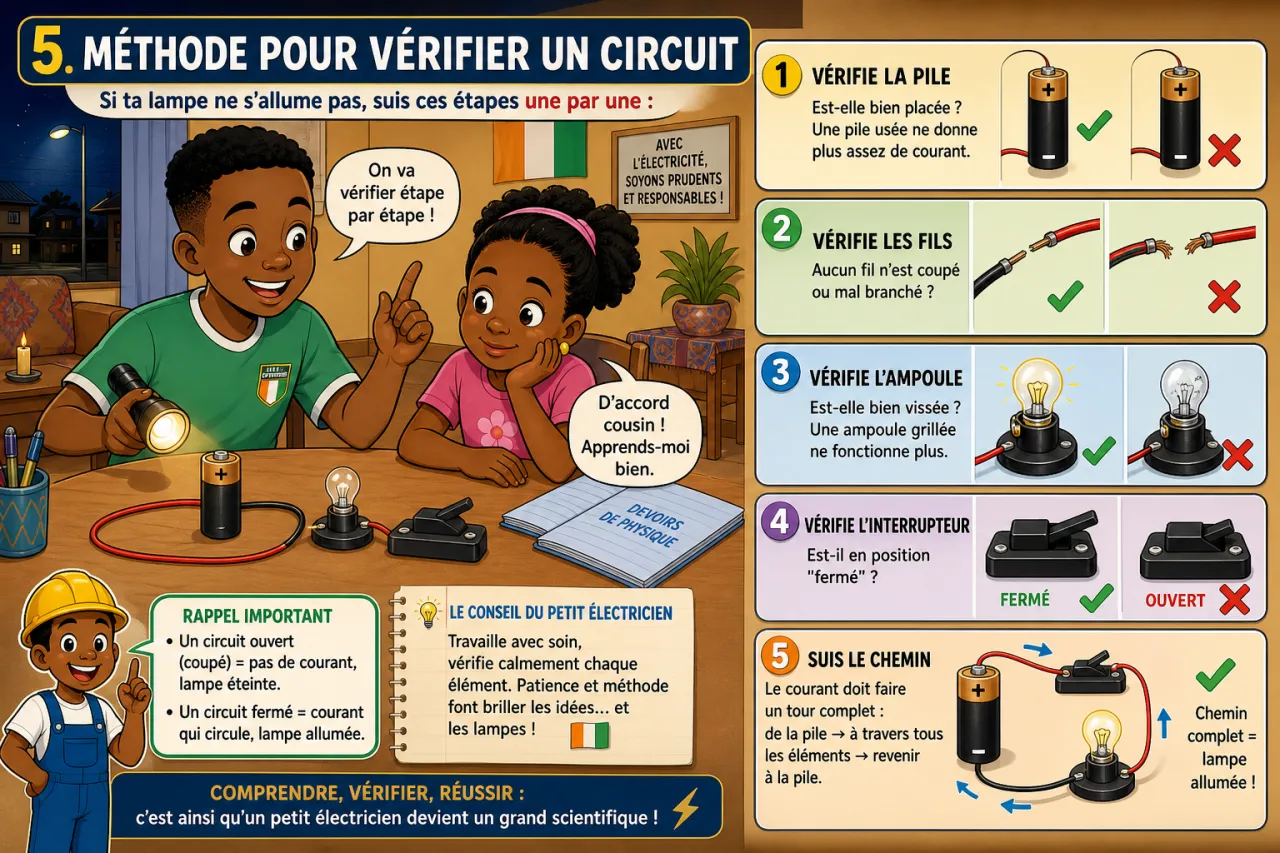

5. Méthode pour vérifier un circuit

Si ta lampe ne s’allume pas, suis ces étapes une par une :

1. Vérifie la pile : Est-elle bien placée ? Une pile usée ne donne plus assez de courant.
2. Vérifie les fils : Aucun fil n’est coupé ou mal branché ?
3. Vérifie l’ampoule : Est-elle bien vissée ? Une ampoule grillée ne fonctionne plus.
4. Vérifie l’interrupteur : Est-il en position "fermé" ?
5. Suis le chemin : Trace mentalement le trajet du courant. Y a-t-il une coupure ?

Exemple : À San-Pédro, ton cousin Kouadio a branché une guirlande pour la fête de Tabaski. Une seule ampoule est grillée, et toute la guirlande reste éteinte. En remplaçant l’ampoule, le circuit redevient fermé, et les lumières s’allument à nouveau !

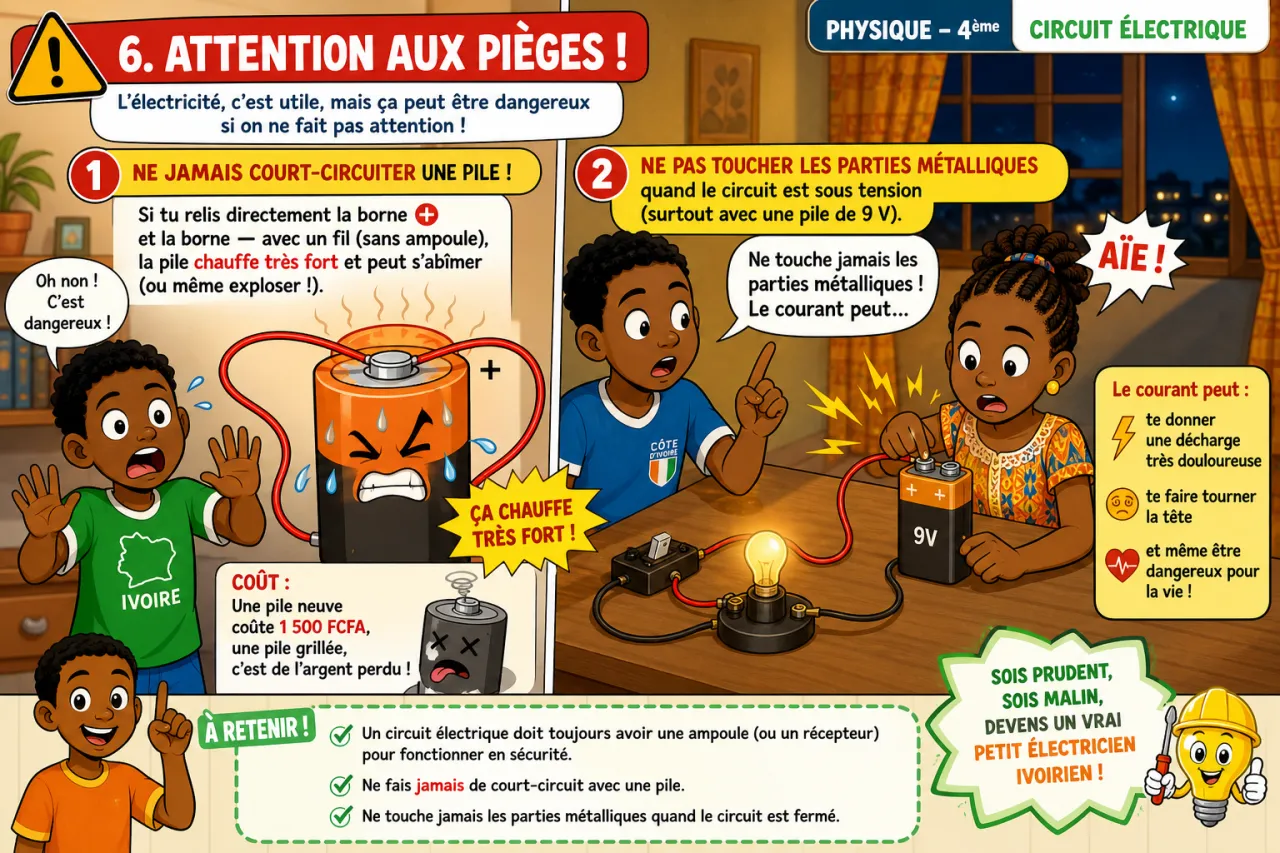

6. Attention aux pièges !

• Ne jamais court-circuiter une pile : Si tu relis directement la borne + et la borne – avec un fil (sans ampoule), la pile chauffe très fort et peut s’abîmer (ou même exploser !). Coût : Une pile neuve coûte 1 500 FCFA, une pile grillée, c’est de l’argent perdu !
• Ne pas toucher les parties métalliques quand le circuit est sous tension (surtout avec une pile de 9 V). Le courant peut te donner une petite décharge désagréable.
• Bien serrer les connexions : Un fil mal vissé dans une ampoule ou une pile peut créer une coupure invisible.

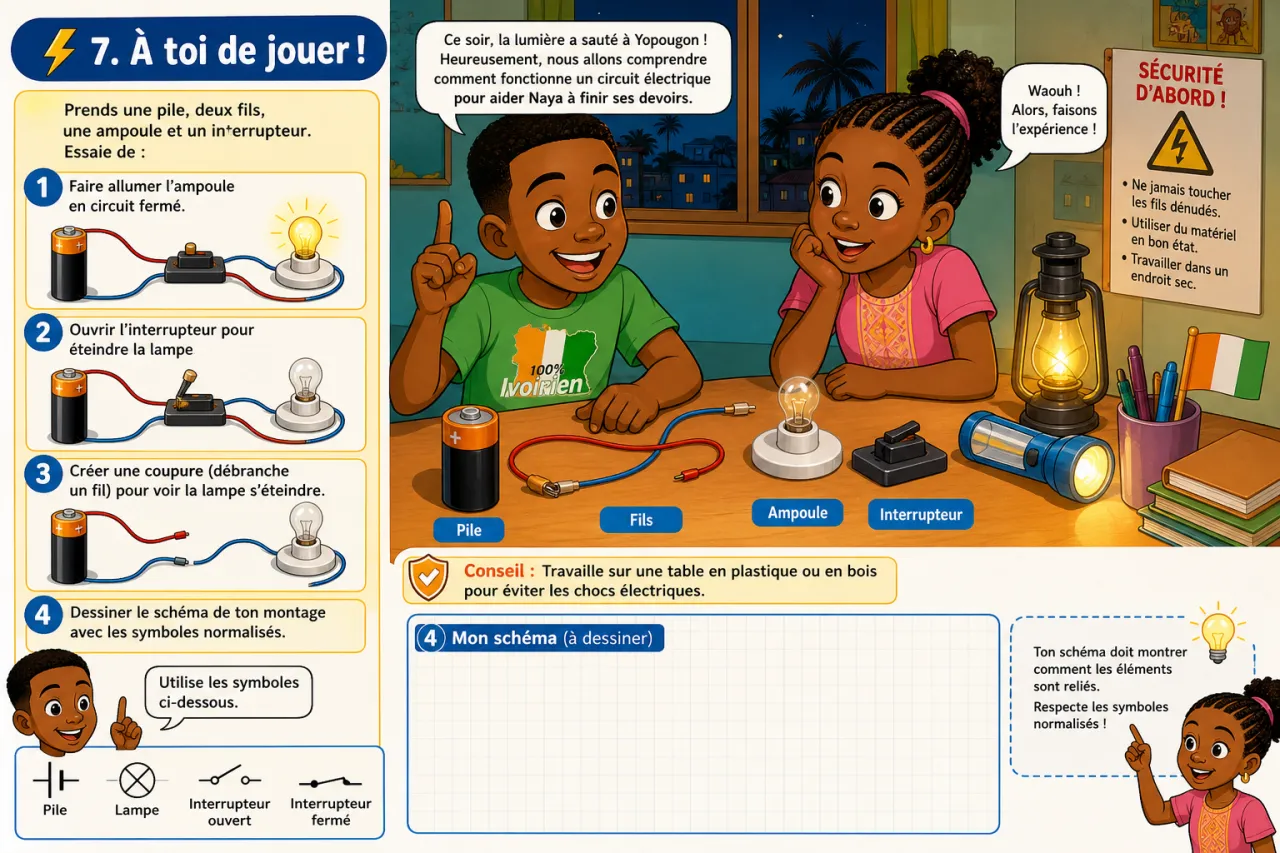

7. À toi de jouer !

Prends une pile, deux fils, une ampoule et un interrupteur. Essaie de :

1. Faire allumer l’ampoule en circuit fermé.
2. Ouvrir l’interrupteur pour éteindre la lampe.
3. Créer une coupure (débranche un fil) pour voir la lampe s’éteindre.
4. Dessiner le schéma de ton montage avec les symboles normalisés.

Conseil : Travaille sur une table en plastique ou en bois pour éviter les chocs électriques.
