Mathématiques · 4ème

Échelles et cartes

Comprendre et utiliser la notion d'échelle pour lire une carte, calculer des distances réelles et représenter des espaces à partir de mesures réduites.

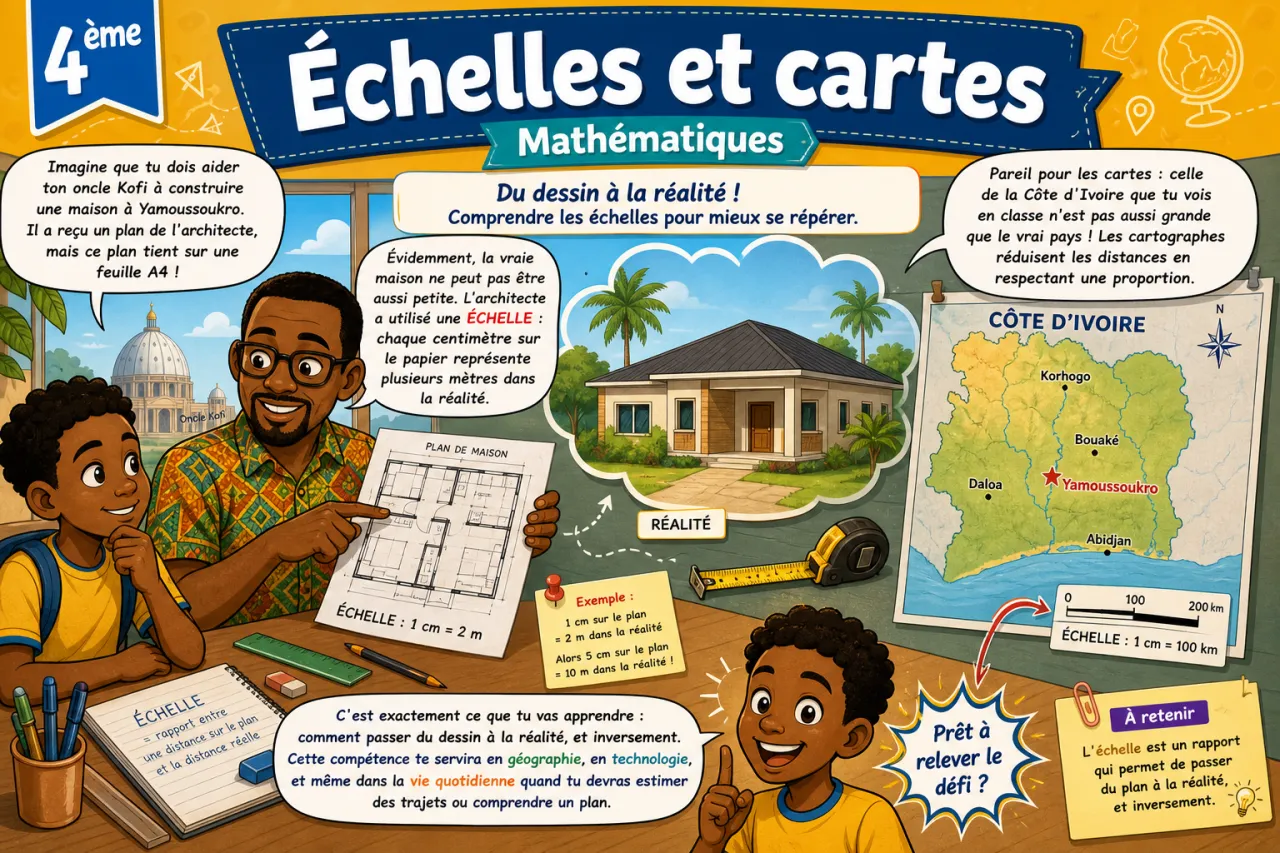

Imagine que tu dois aider ton oncle Kofi à construire une maison à Yamoussoukro. Il a reçu un plan de l'architecte, mais ce plan tient sur une feuille A4 ! Évidemment, la vraie maison ne peut pas être aussi petite. L'architecte a utilisé une **échelle** : chaque centimètre sur le papier représente plusieurs mètres dans la réalité. Pareil pour les cartes : celle de la Côte d'Ivoire que tu vois en classe n'est pas aussi grande que le vrai pays ! Les cartographes réduisent les distances en respectant une proportion. C'est exactement ce que tu vas apprendre : comment passer du dessin à la réalité, et inversement. Cette compétence te servira en géographie, en technologie, et même dans la vie quotidienne quand tu devras estimer des trajets ou comprendre un plan.

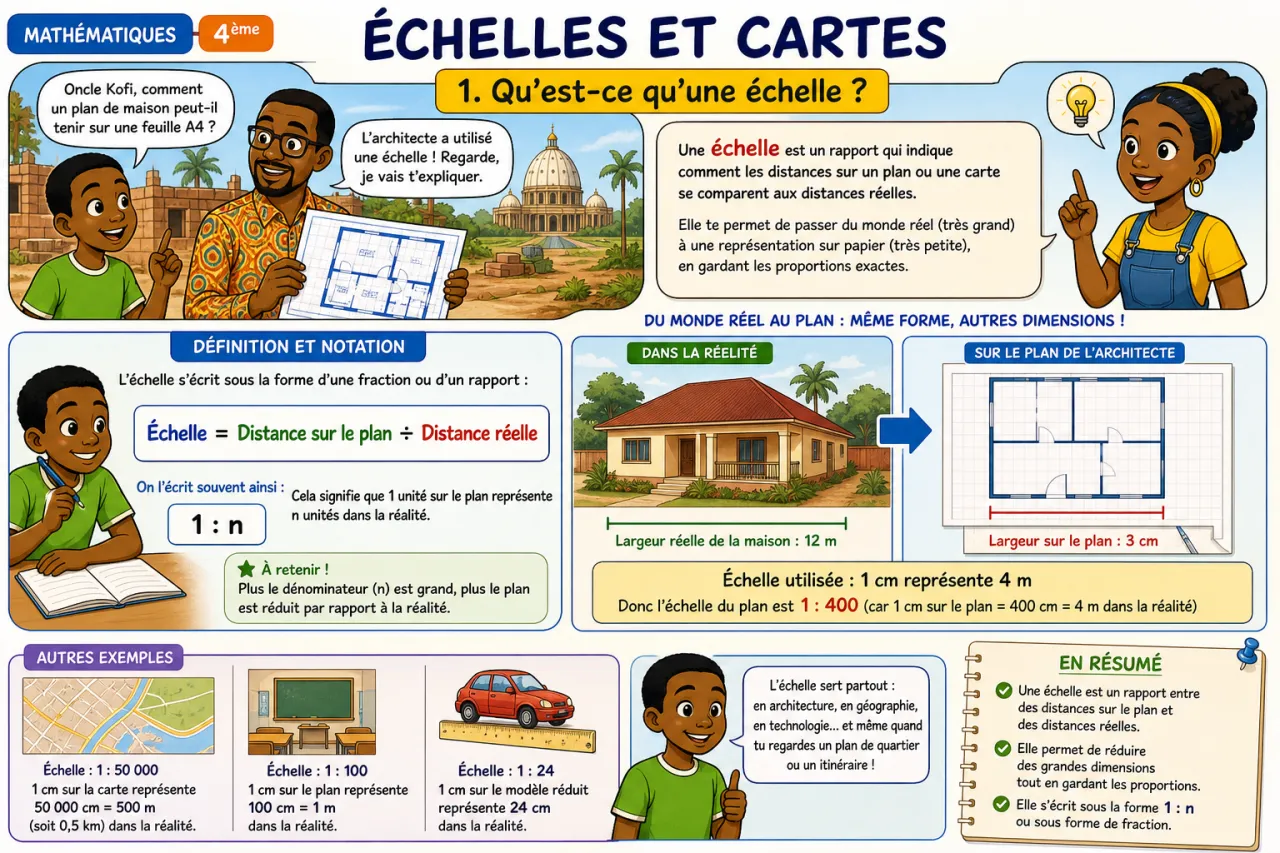

Qu'est-ce qu'une échelle ?

Une échelle est un rapport qui indique comment les distances sur un plan ou une carte se comparent aux distances réelles. Elle te permet de passer du monde réel (très grand) à une représentation sur papier (très petite), en gardant les proportions exactes.

Définition et notation

L'échelle s'écrit sous la forme d'une fraction ou d'un rapport :

Échelle = Distance sur le plan ÷ Distance réelle

Par exemple, une échelle de 1/1000 (ou 1:1000) signifie que 1 cm sur le plan représente 1000 cm dans la réalité, soit 10 mètres.

Comprendre les trois types d'échelles

Échelle de réduction : le plan est plus petit que la réalité. C'est le cas des cartes et des plans de maison. Exemple : 1/500 000 sur une carte de Côte d'Ivoire.

Échelle de grandeur naturelle : le plan a la même taille que l'objet réel. Exemple : 1/1 (rare en géographie).

Échelle d'agrandissement : le plan est plus grand que l'objet réel. Exemple : 1/10 pour un dessin de microbe. (Tu ne l'utiliseras pas souvent en 4ème.)

Les trois calculs fondamentaux

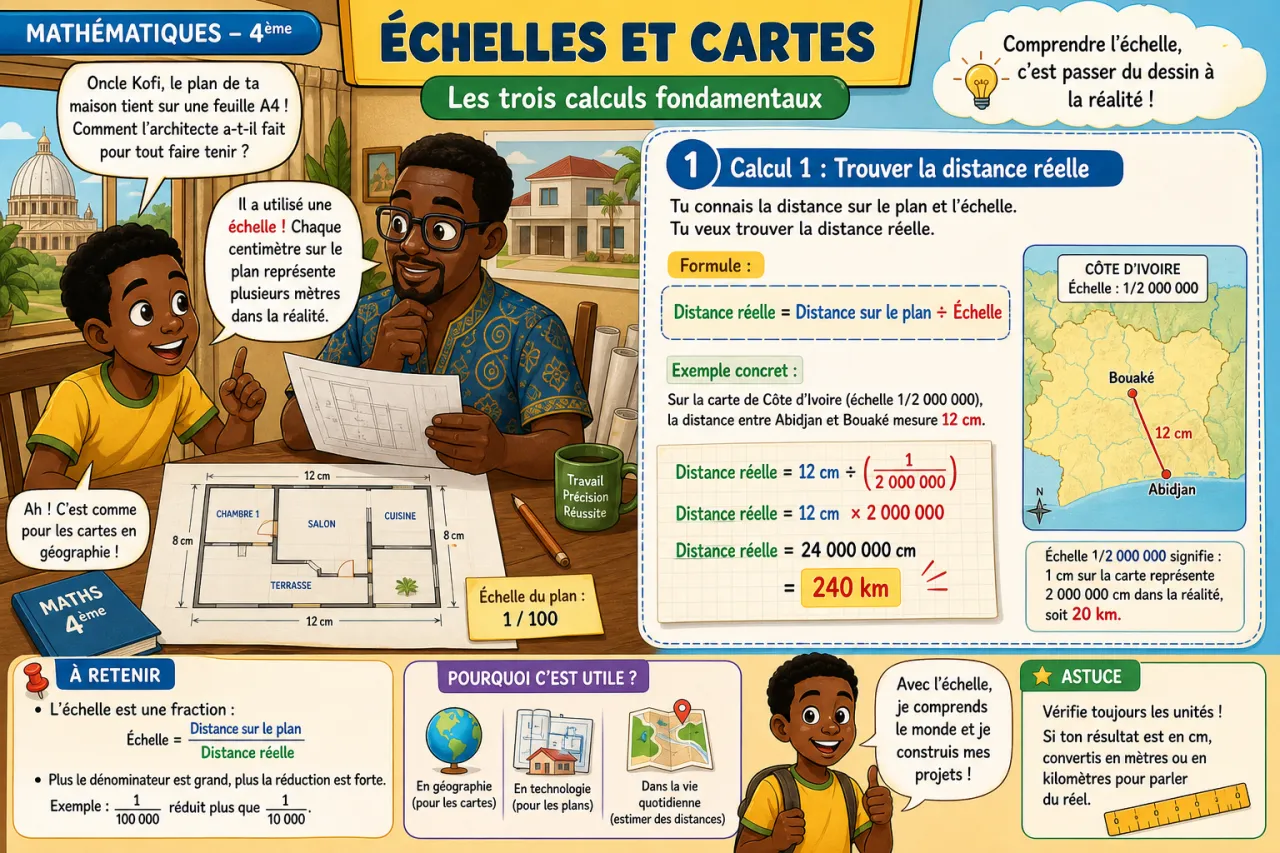

Calcul 1 : Trouver la distance réelle

Tu connais la distance sur le plan et l'échelle. Tu veux trouver la distance réelle.

Formule : Distance réelle = Distance sur le plan ÷ Échelle

Exemple concret : Sur la carte de Côte d'Ivoire (échelle 1/2 000 000), la distance entre Abidjan et Bouaké mesure 12 cm.

Distance réelle = 12 cm ÷ (1/2 000 000) Distance réelle = 12 cm × 2 000 000 Distance réelle = 24 000 000 cm = 240 km

Calcul 2 : Trouver la distance sur le plan

Tu connais la distance réelle et l'échelle. Tu veux trouver la distance sur le plan.

Formule : Distance sur le plan = Distance réelle × Échelle

Exemple concret : Aminata habite à Abidjan et son grand-mère à Yamoussoukro. La distance réelle est 200 km. Sur une carte à l'échelle 1/1 000 000, quelle sera la distance sur le plan ?

Distance réelle = 200 km = 20 000 000 cm Distance sur le plan = 20 000 000 cm × (1/1 000 000) Distance sur le plan = 20 cm

Calcul 3 : Trouver l'échelle

Tu connais la distance réelle et la distance sur le plan. Tu veux trouver l'échelle.

Formule : Échelle = Distance sur le plan ÷ Distance réelle

Exemple concret : Sur un plan de la cour de l'école, la distance entre deux bâtiments est 5 cm. En réalité, cette distance est 50 mètres. Quelle est l'échelle du plan ?

Distance réelle = 50 m = 5000 cm Échelle = 5 cm ÷ 5000 cm = 1/1000

Le plan est à l'échelle 1/1000.

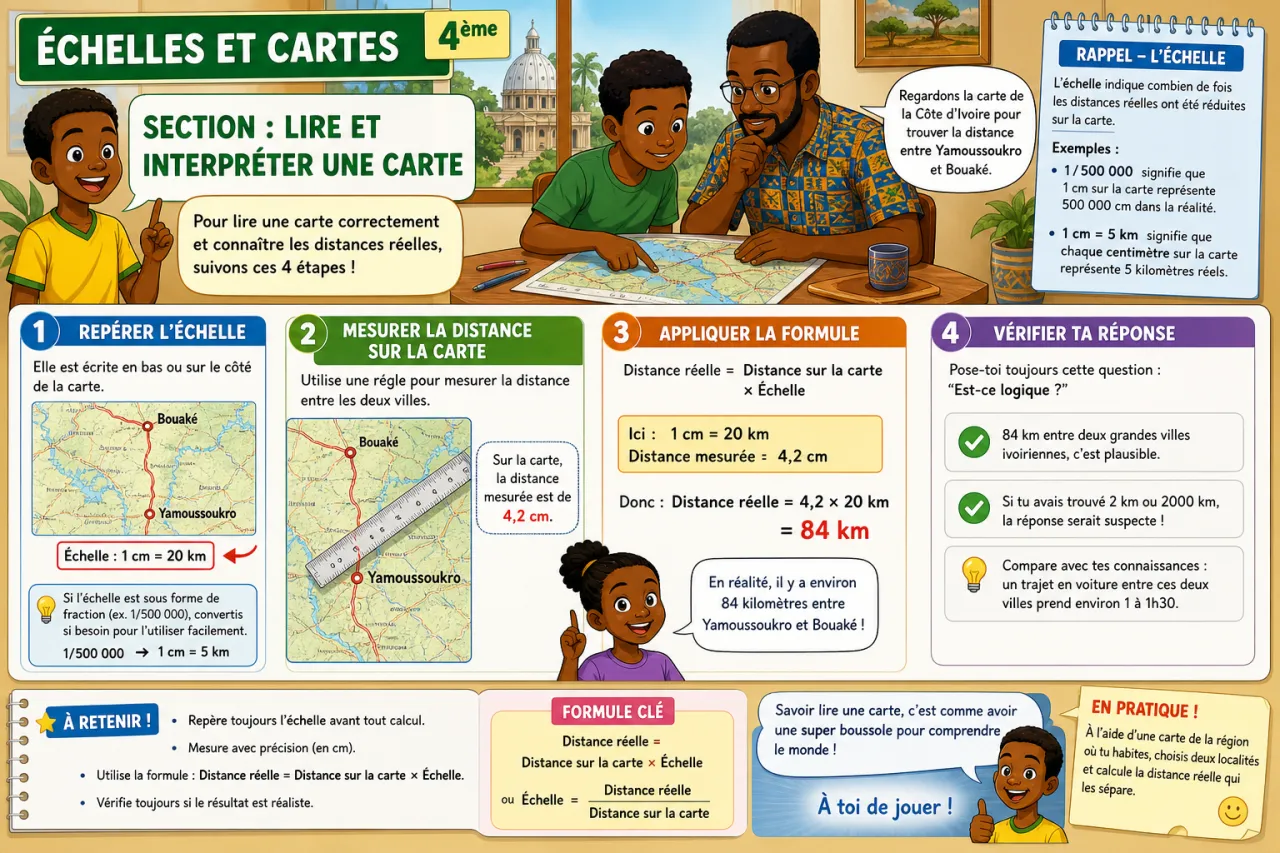

Lire et interpréter une carte

Quand tu regardes une carte, tu dois toujours :

Repérer l'échelle : elle est écrite en bas ou sur le côté (exemple : 1/500 000 ou "1 cm = 5 km").
Mesurer la distance sur la carte avec une règle (en centimètres).
Appliquer la formule pour trouver la distance réelle.
Vérifier ta réponse : est-elle logique ? (Une distance entre deux villes ne peut pas être 2 km si c'est sur 100 km de route !)

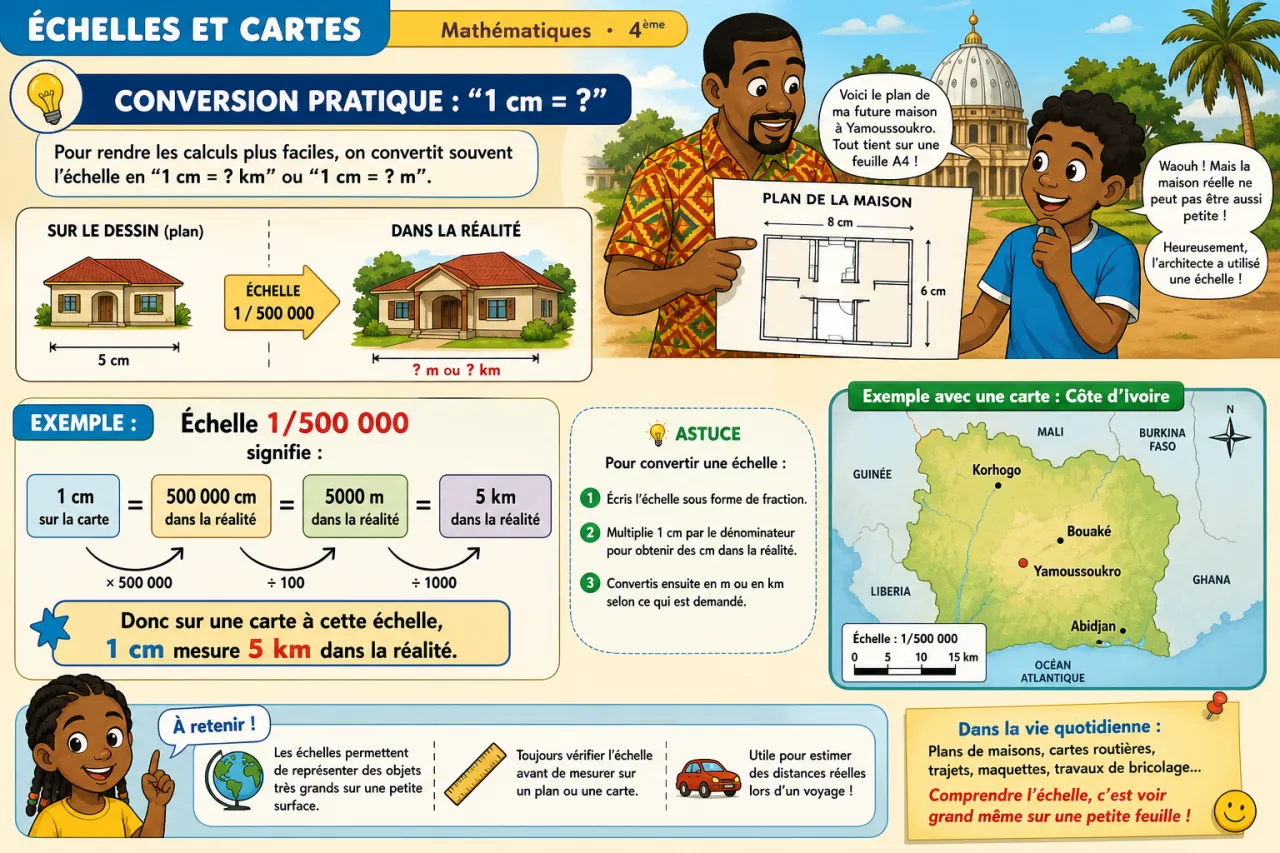

Conversion pratique : "1 cm = ?"

Pour rendre les calculs plus faciles, on convertit souvent l'échelle en "1 cm = ? km" ou "1 cm = ? m".

Exemple : Échelle 1/500 000 signifie : 1 cm = 500 000 cm = 5000 m = 5 km.

Donc sur une carte à cette échelle, 1 cm mesure 5 km dans la réalité.

À retenir

Une échelle est un rapport qui relie la distance sur un plan à la distance réelle, en gardant les proportions exactes.
Pour trouver la distance réelle : multiplie la distance sur le plan par le dénominateur de l'échelle.
Pour trouver la distance sur le plan : divise la distance réelle par le dénominateur de l'échelle.
Convertis toujours les unités (cm, m, km) avant de calculer pour éviter les erreurs.
Vérifie que ta réponse est logique en comparant avec ce que tu sais du monde réel.

Teste tes connaissances

3 exercices, du plus facile au plus difficile.

Facile

Sur une carte, l'échelle 1/1000 signifie que 1 cm sur le plan représente combien de cm dans la réalité ?

Moyen

Binta mesure la distance entre deux arbres sur un plan : 8 cm. L'échelle est 1/500. Quelle est la distance réelle en mètres ?

Difficile

Sur une carte de Côte d'Ivoire, la distance entre Abidjan et San-Pédro est de 18 cm. La distance réelle est de 360 km. Quelle est l'échelle de cette carte ?
