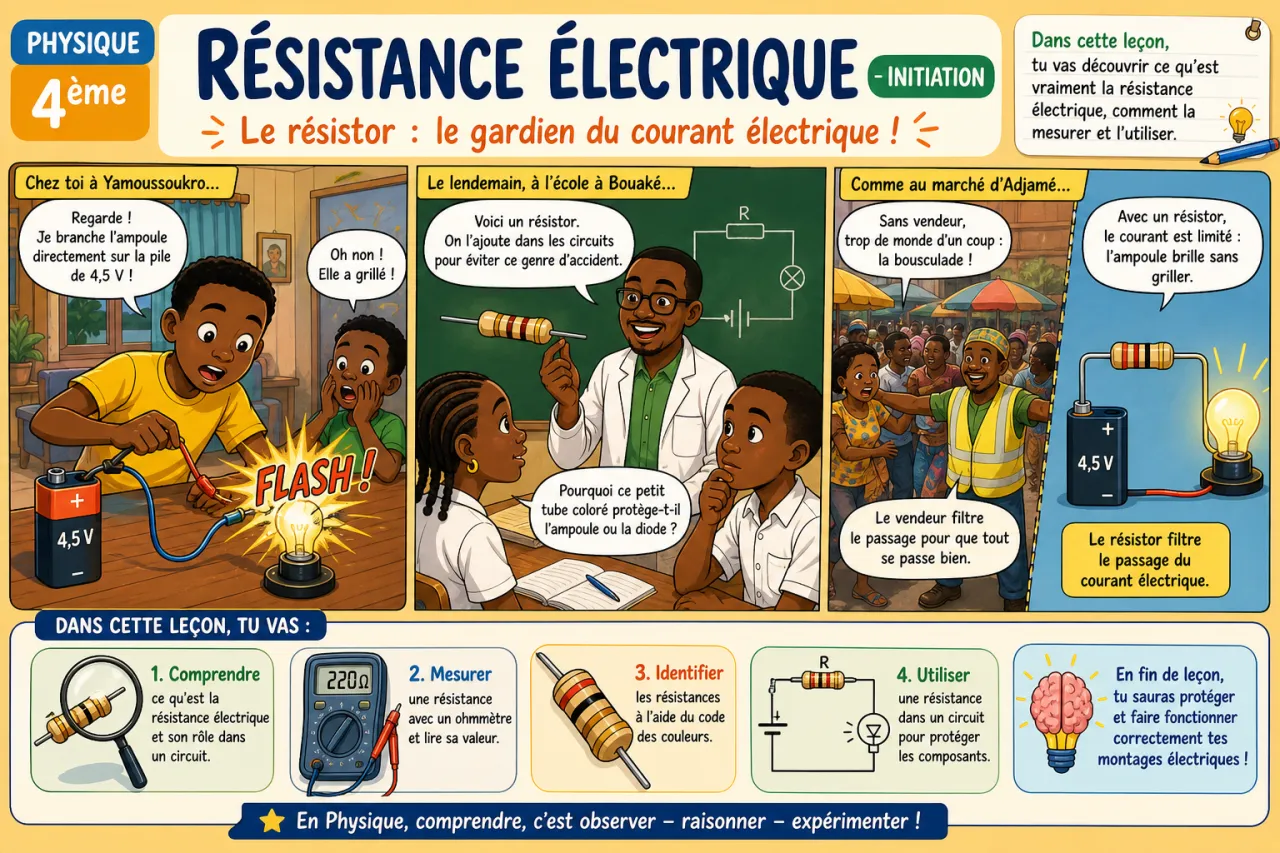

Résistance électrique - initiation

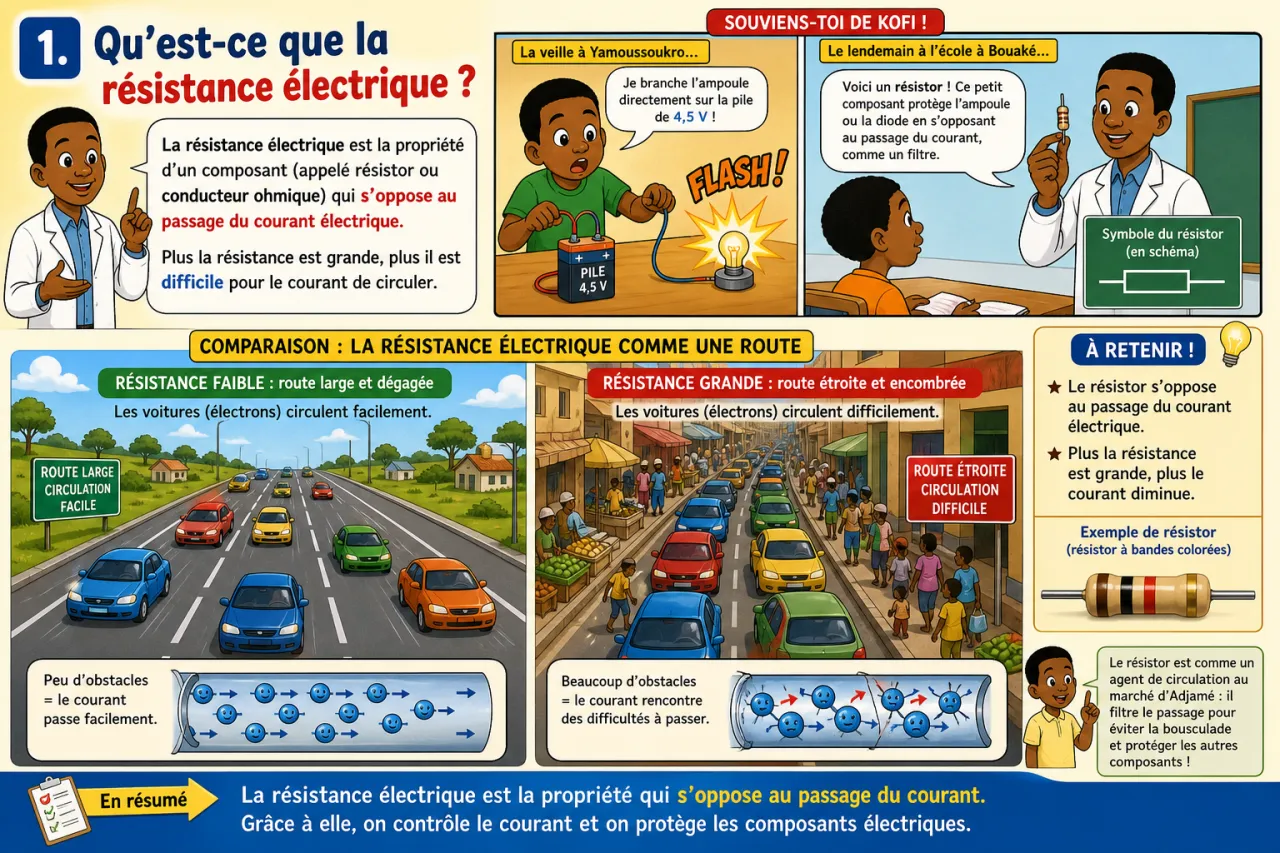

1. Qu'est-ce que la résistance électrique ?

La résistance électrique est la propriété d'un composant (appelé résistor ou conducteur ohmique) qui s'oppose au passage du courant électrique. Plus la résistance est grande, plus il est difficile pour le courant de circuler.

On peut comparer cela à une route : si la route est large et dégagée (résistance faible), les voitures (les électrons) circulent facilement. Si la route est étroite et pleine d'obstacles (résistance élevée), les voitures roulent plus lentement, avec plus de difficulté.

Le symbole du résistor

Dans un circuit électrique, le résistor se représente par un rectangle sur un schéma. Il possède deux bornes, reliées aux fils du circuit.

L'unité de la résistance

La résistance électrique se note R et s'exprime en ohms, symbole Ω (la lettre grecque oméga).

• 1 000 Ω = 1 kΩ (kilo-ohm)
• 1 000 000 Ω = 1 MΩ (méga-ohm)

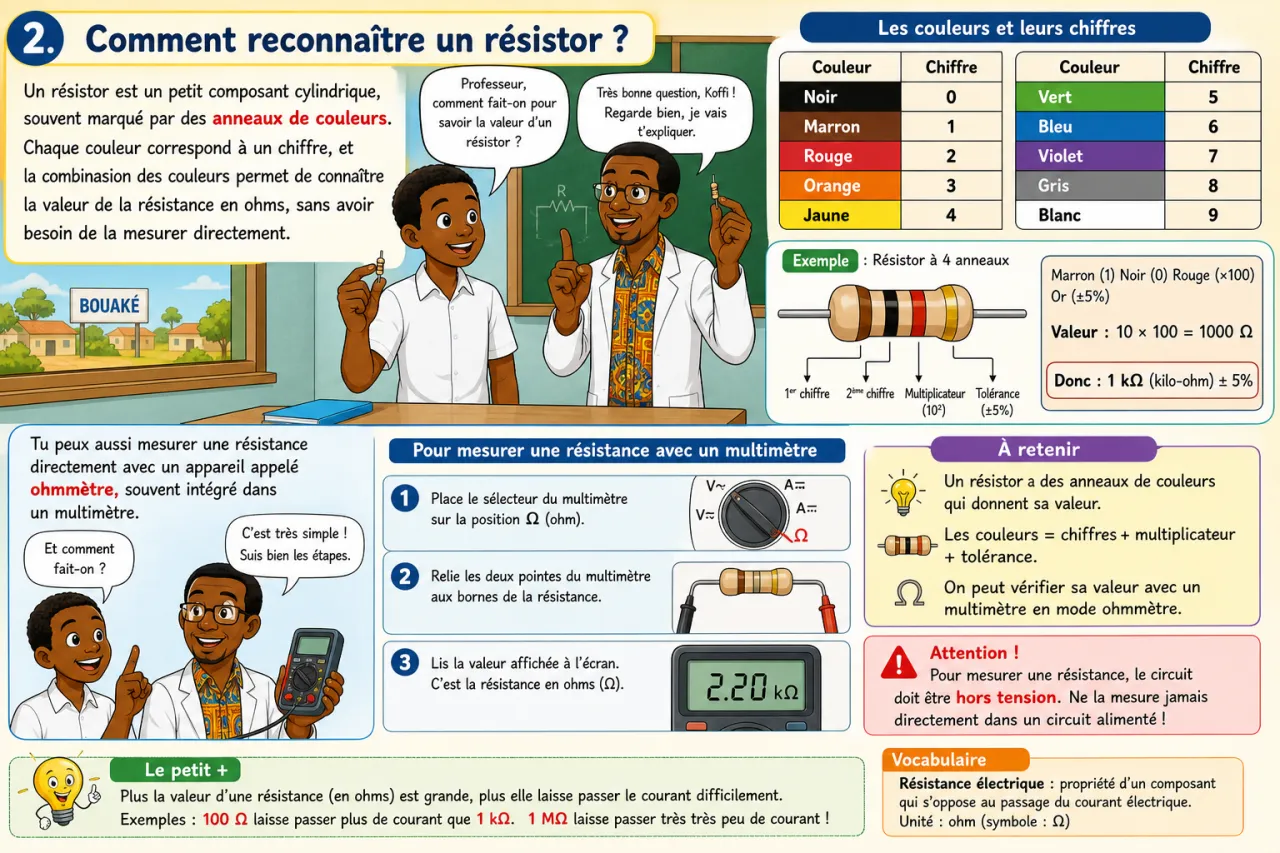

2. Comment reconnaître un résistor ?

Un résistor est un petit composant cylindrique, souvent marqué par des anneaux de couleurs. Chaque couleur correspond à un chiffre, et la combinaison des couleurs permet de connaître la valeur de la résistance en ohms, sans avoir besoin de la mesurer directement.

Tu peux aussi mesurer une résistance directement avec un appareil appelé ohmmètre, souvent intégré dans un multimètre. Pour cela :

1. Débranche le résistor du circuit (il ne doit pas y avoir de courant qui circule).
2. Règle le multimètre sur la fonction "ohmmètre" (Ω).
3. Place les deux pointes de touche aux deux bornes du résistor.
4. Lis la valeur affichée à l'écran.

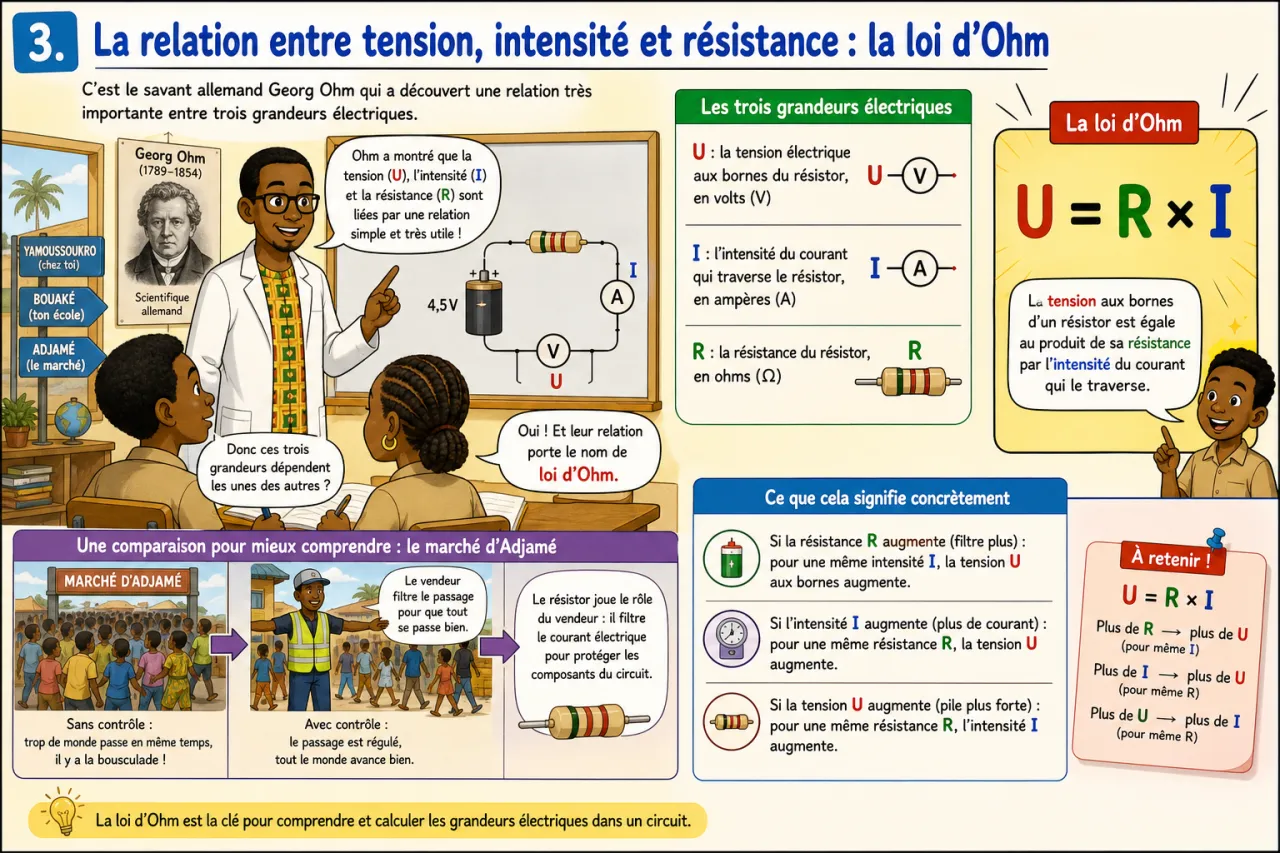

3. La relation entre tension, intensité et résistance : la loi d'Ohm

C'est le savant allemand Georg Ohm qui a découvert une relation très importante entre trois grandeurs électriques :

• U : la tension électrique aux bornes du résistor, en volts (V)
• I : l'intensité du courant qui traverse le résistor, en ampères (A)
• R : la résistance du résistor, en ohms (Ω)

La loi d'Ohm s'écrit ainsi :

U = R × I

Cela veut dire que la tension aux bornes d'un résistor est égale au produit de sa résistance par l'intensité du courant qui le traverse.

Comment retrouver les autres grandeurs ?

À partir de cette formule, tu peux aussi calculer :

• R = U ÷ I (pour trouver la résistance)
• I = U ÷ R (pour trouver l'intensité)

Astuce pour retenir la formule

Imagine un triangle magique avec U en haut, R et I en bas. Si tu caches U, il te reste R × I. Si tu caches R, il te reste U ÷ I. Si tu caches I, il te reste U ÷ R.

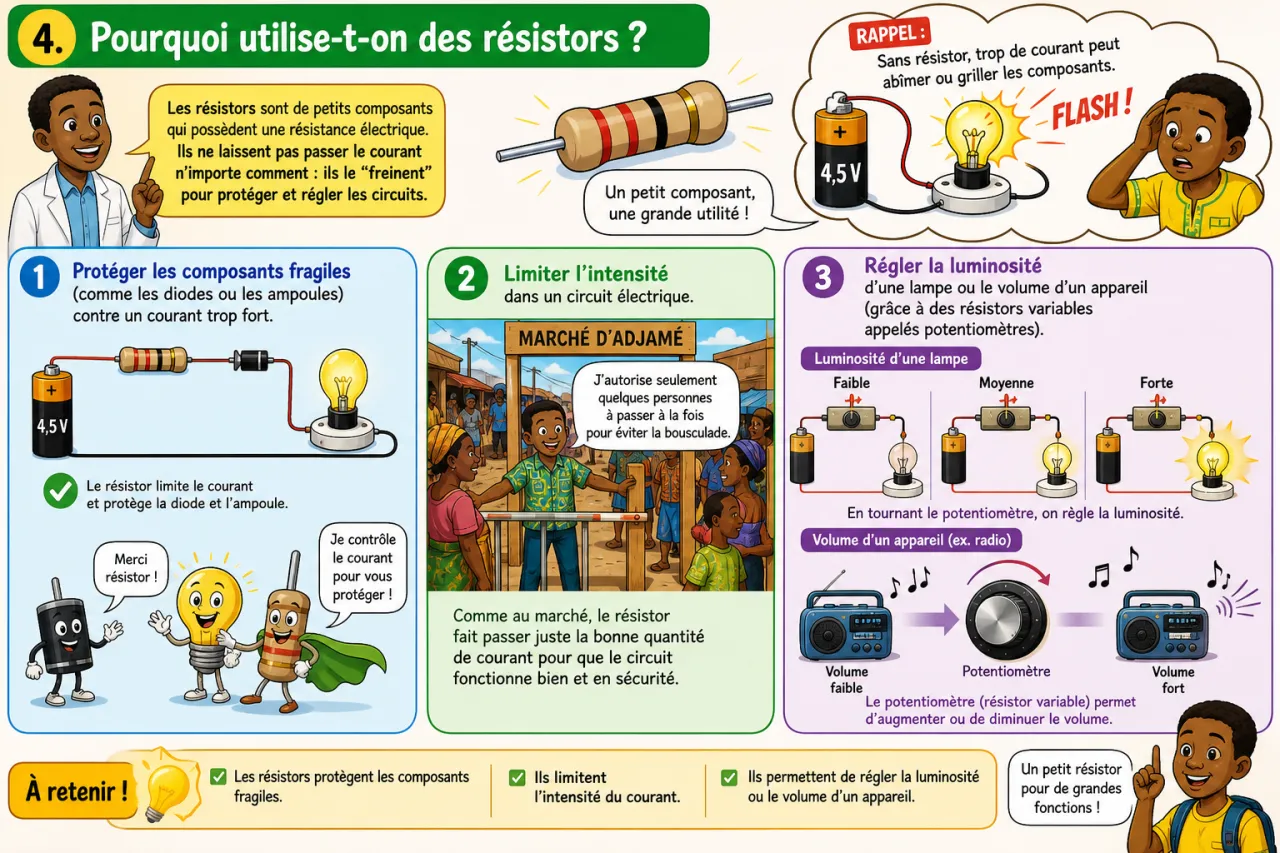

4. Pourquoi utilise-t-on des résistors ?

Les résistors servent à :

• Protéger les composants fragiles (comme les diodes ou les ampoules) contre un courant trop fort.
• Limiter l'intensité dans un circuit électrique.
• Régler la luminosité d'une lampe ou le volume d'un appareil (grâce à des résistors variables appelés potentiomètres).

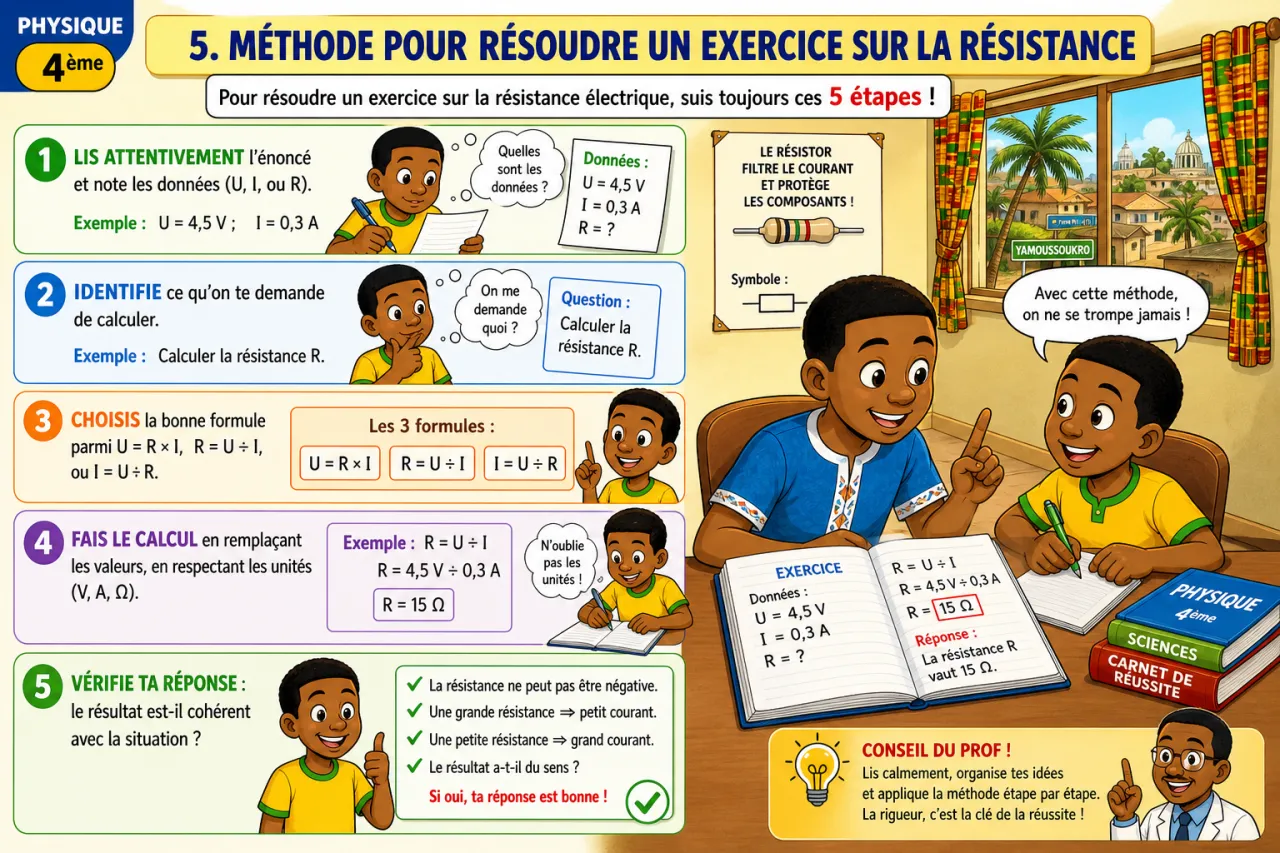

5. Méthode pour résoudre un exercice sur la résistance

1. Lis attentivement l'énoncé et note les données (U, I, ou R).
2. Identifie ce qu'on te demande de calculer.
3. Choisis la bonne formule parmi U = R × I, R = U ÷ I, ou I = U ÷ R.
4. Fais le calcul en remplaçant les valeurs, en respectant les unités (V, A, Ω).
5. Vérifie ta réponse : le résultat est-il cohérent avec la situation ?
