Lentilles convergentes

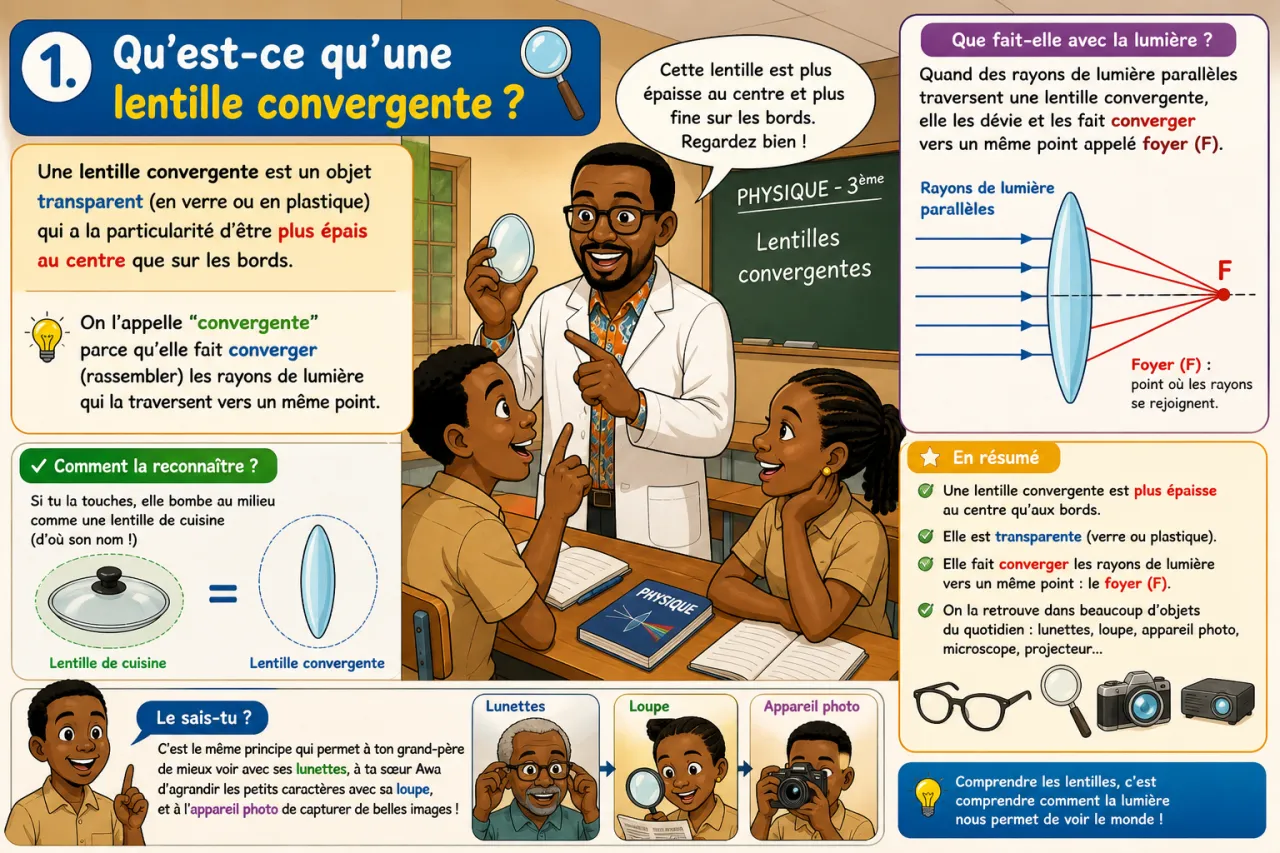

1. Qu'est-ce qu'une lentille convergente ?

Une lentille convergente est un objet transparent (en verre ou en plastique) qui a la particularité d'être plus épais au centre que sur les bords. On l'appelle "convergente" parce qu'elle fait converger (rassembler) les rayons de lumière qui la traversent vers un même point.

Tu peux la reconnaître facilement : si tu la touches, elle bombe au milieu comme une lentille de cuisine (d'où son nom !). Son symbole, en schéma, est une flèche à double pointe tournée vers l'extérieur : ↕ mais dessinée verticalement avec des pointes ouvertes.

Le vocabulaire essentiel

• Le centre optique (O) : le point exact au milieu de la lentille, où les rayons ne sont pas déviés.
• L'axe optique : la ligne horizontale qui passe par le centre optique, perpendiculaire à la lentille.
• Le foyer image (F') : le point situé sur l'axe optique où se rassemblent tous les rayons lumineux qui arrivaient parallèles à l'axe.
• Le foyer objet (F) : le point symétrique de F' par rapport à O.
• La distance focale (f') : la distance entre le centre optique O et le foyer image F'. Elle se mesure en mètres (m) ou en centimètres (cm).

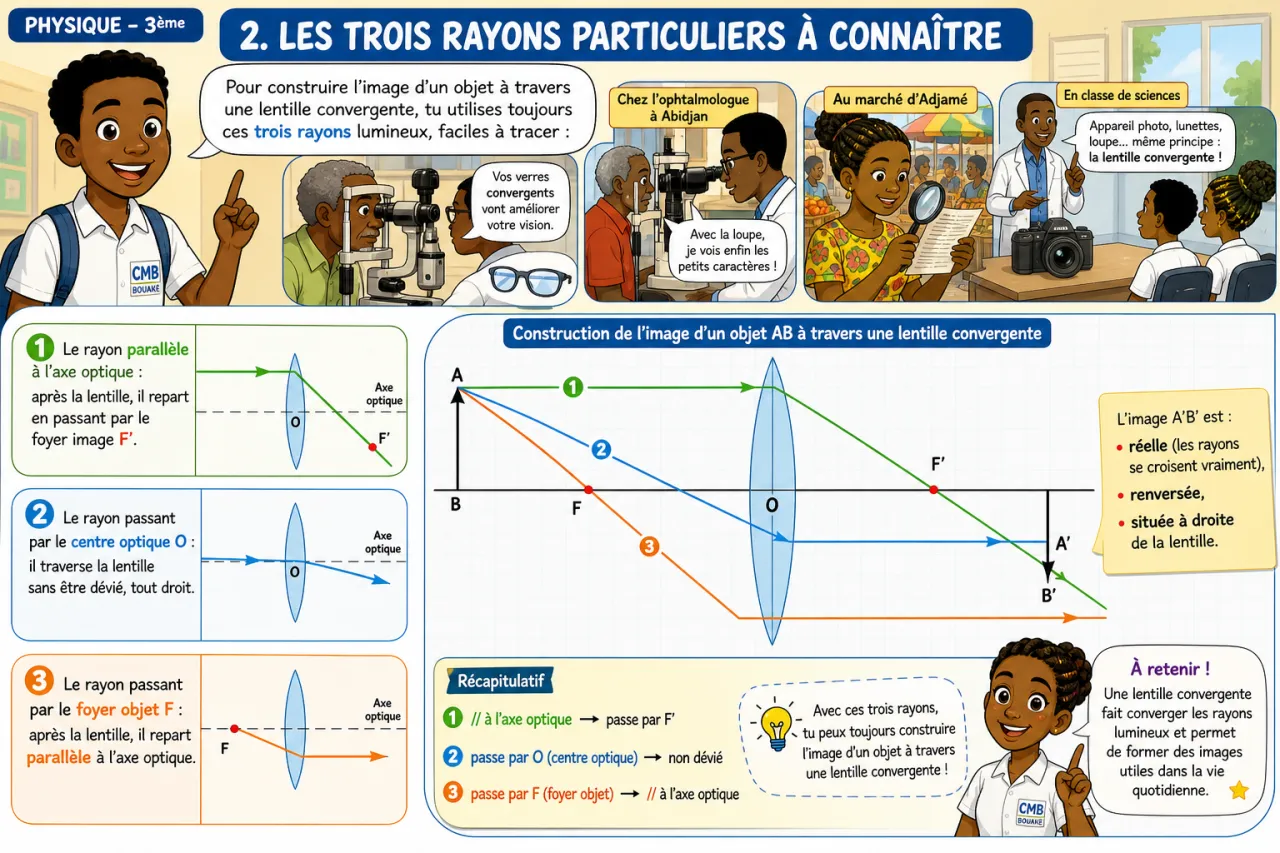

2. Les trois rayons particuliers à connaître

Pour construire l'image d'un objet à travers une lentille convergente, tu utilises toujours ces trois rayons lumineux, faciles à tracer :

1. Le rayon parallèle à l'axe optique : après la lentille, il repart en passant par le foyer image F'.
2. Le rayon passant par le centre optique O : il traverse la lentille sans être dévié, tout droit.
3. Le rayon passant par le foyer objet F : après la lentille, il ressort parallèle à l'axe optique.

L'intersection d'au moins deux de ces rayons (après la lentille) te donne la position exacte de l'image.

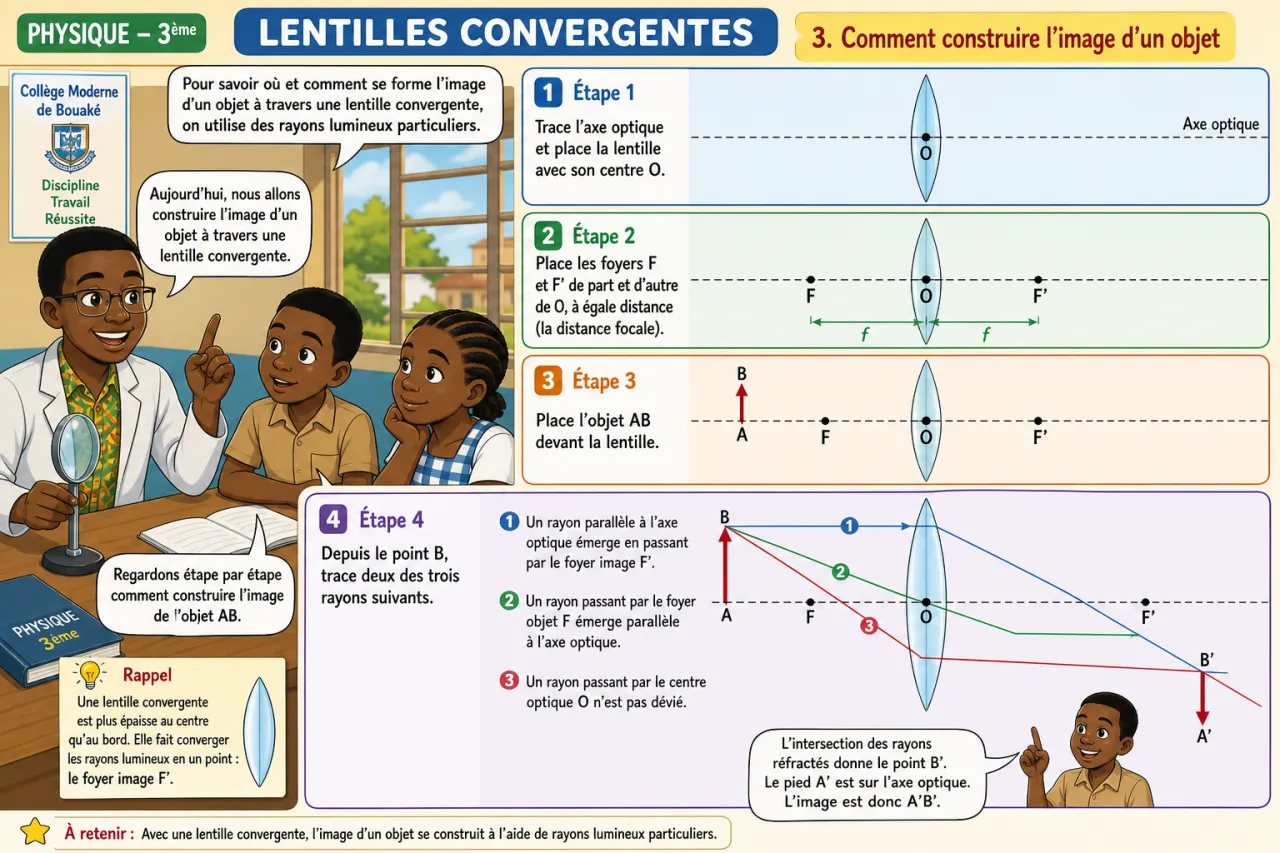

3. Comment construire l'image d'un objet

Imagine un objet AB, où A est sur l'axe optique et B est le sommet (souvent une flèche verticale).

Étape 1 : Trace l'axe optique et place la lentille avec son centre O. Étape 2 : Place les foyers F et F' de part et d'autre de O, à égale distance (la distance focale). Étape 3 : Place l'objet AB devant la lentille. Étape 4 : Depuis le point B, trace deux des trois rayons particuliers. Étape 5 : Le point où les rayons se croisent après la lentille est B', l'image de B. Le point A' se trouve sur l'axe optique, juste en dessous (ou au-dessus) de B'.

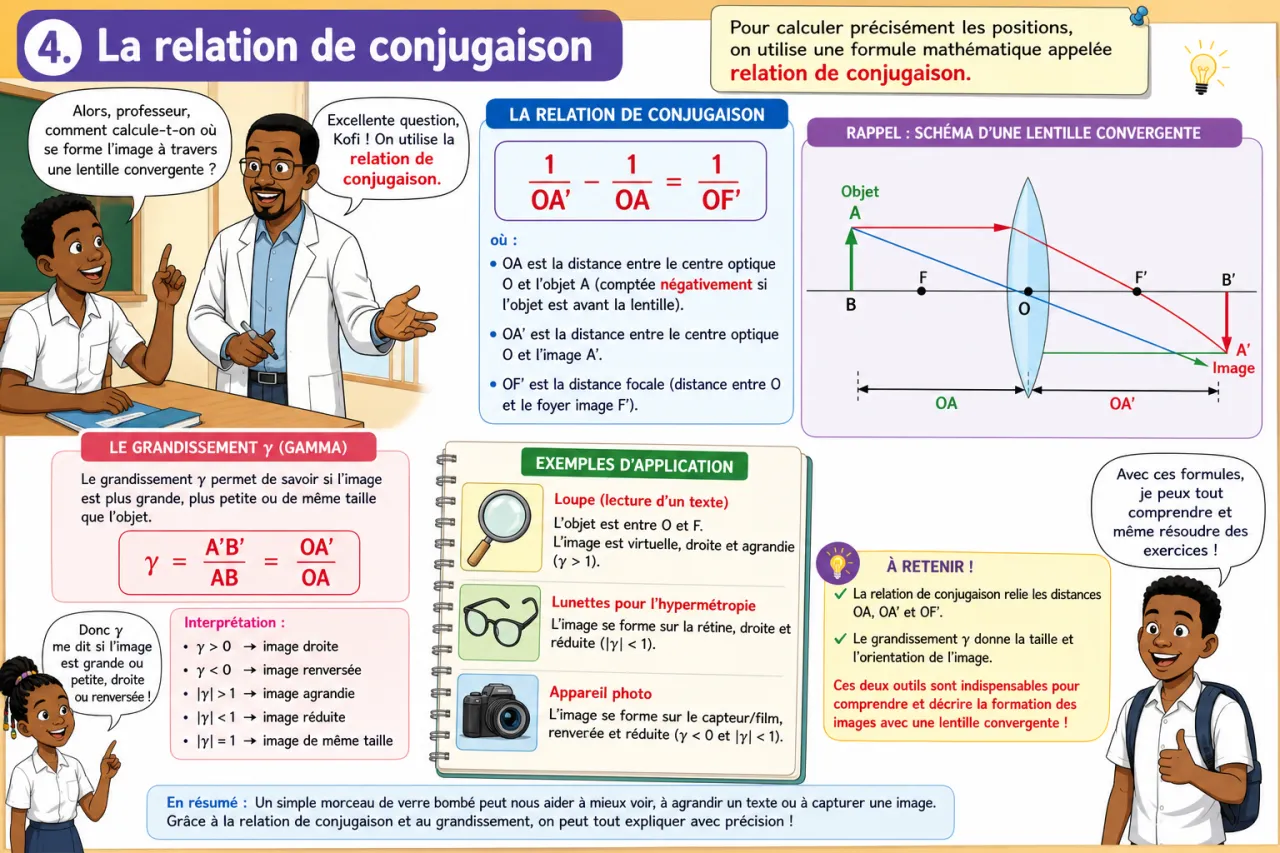

4. La relation de conjugaison

Pour calculer précisément les positions, on utilise une formule mathématique appelée relation de conjugaison :

1/OA' − 1/OA = 1/OF'

où :

• OA est la distance entre le centre optique et l'objet (comptée négativement si l'objet est avant la lentille),
• OA' est la distance entre le centre optique et l'image,
• OF' est la distance focale.

Le grandissement

Le grandissement γ (gamma) permet de savoir si l'image est plus grande ou plus petite que l'objet :

γ = A'B'/AB = OA'/OA

Si γ est positif, l'image est droite. Si γ est négatif, l'image est renversée. Si |γ| > 1, l'image est agrandie ; si |γ| < 1, elle est réduite.

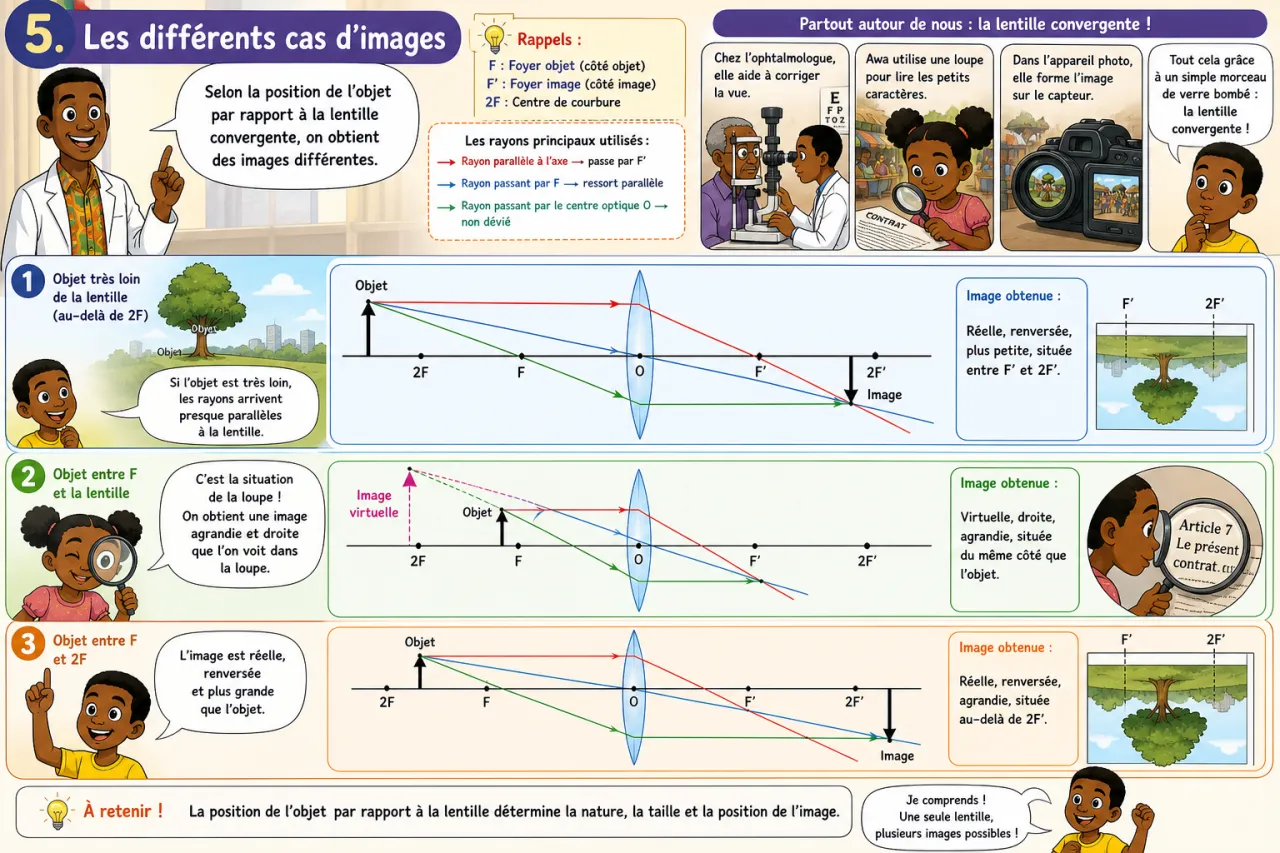

5. Les différents cas d'images

• Objet très loin de la lentille (au-delà de 2F) : image réelle, renversée, plus petite, entre F' et 2F'.
• Objet entre F et la lentille : image virtuelle, droite, agrandie (c'est le principe de la loupe !).
• Objet entre F et 2F : image réelle, renversée, agrandie.

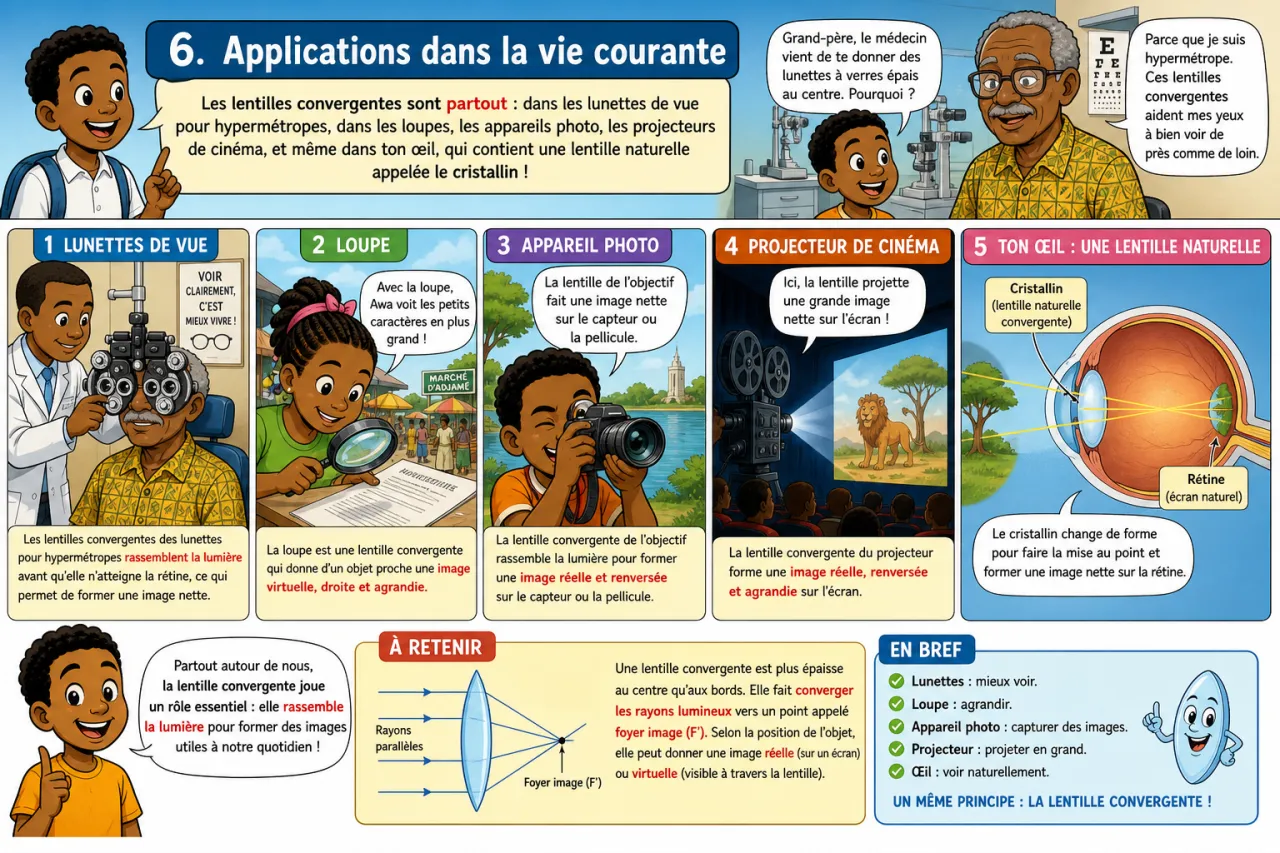

6. Applications dans la vie courante

Les lentilles convergentes sont partout : dans les lunettes de vue pour hypermétropes (comme le grand-père de Kofi), dans les loupes, les appareils photo, les projecteurs de cinéma, et même dans ton œil, qui contient une lentille naturelle appelée le cristallin !

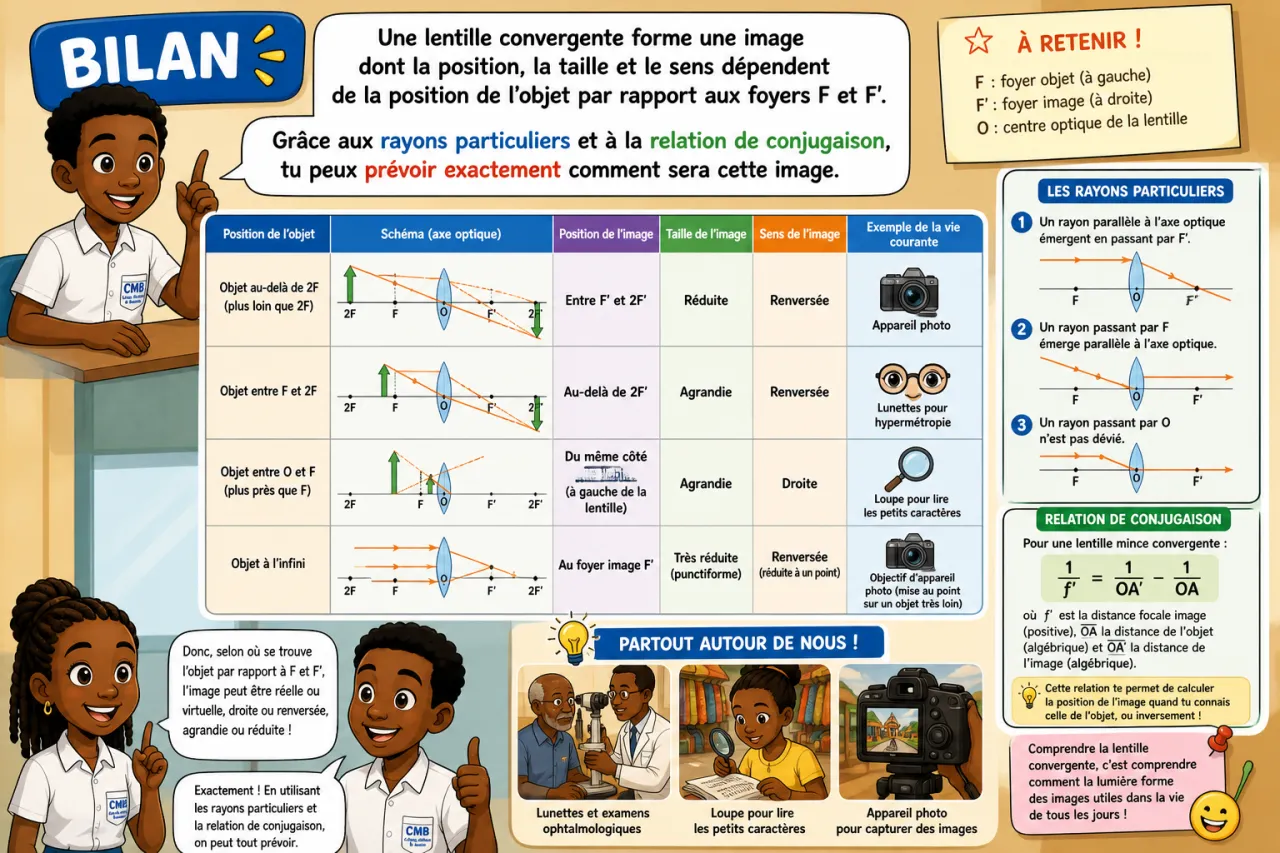

Bilan

Une lentille convergente forme une image dont la position, la taille et le sens dépendent de la position de l'objet par rapport aux foyers F et F'. Grâce aux rayons particuliers et à la relation de conjugaison, tu peux prévoir exactement comment sera cette image.
