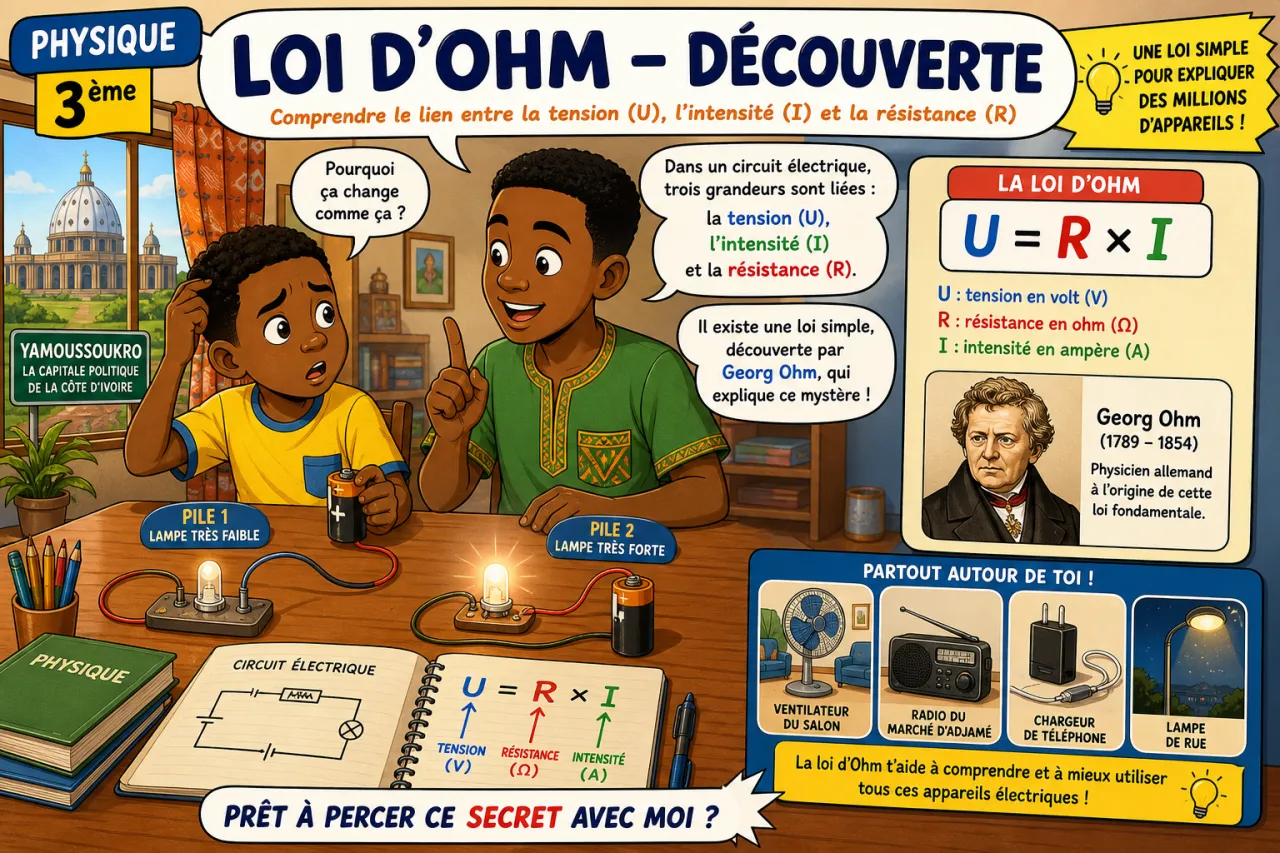

Loi d’Ohm - découverte

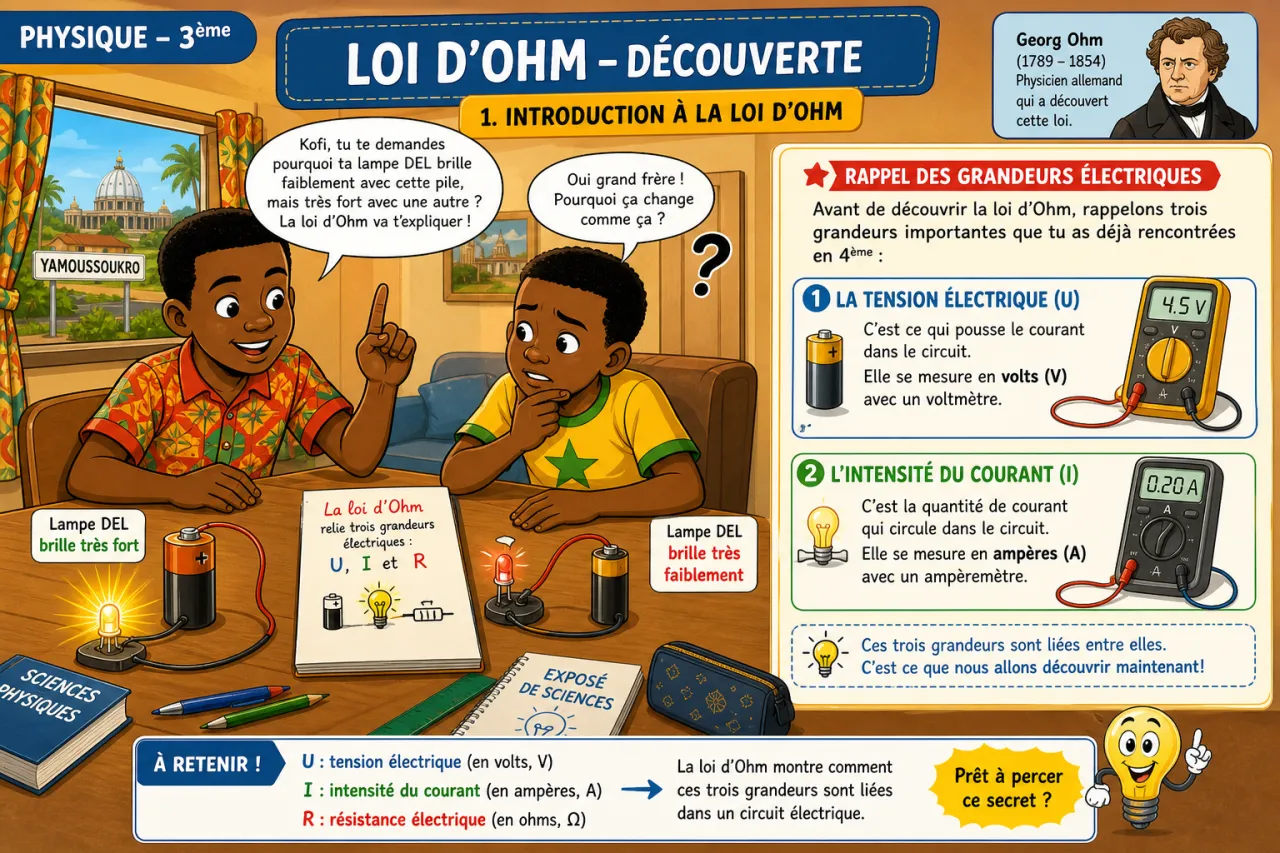

Introduction à la loi d'Ohm

Rappel des grandeurs électriques

Avant de découvrir la loi d'Ohm, rappelons trois grandeurs importantes que tu as déjà rencontrées en 4ème :

• La tension électrique (U) : c'est ce qui pousse le courant dans le circuit. Elle se mesure en volts (V) avec un voltmètre.
• L'intensité du courant (I) : c'est la quantité de courant qui circule dans le circuit. Elle se mesure en ampères (A) avec un ampèremètre.
• La résistance électrique (R) : c'est ce qui s'oppose au passage du courant dans un composant (comme une lampe, un fil ou un conducteur ohmique). Elle se mesure en ohms (Ω).

Ces trois grandeurs ne sont pas indépendantes : elles sont liées par une relation mathématique très simple, découverte par Georg Simon Ohm en 1827.

La loi d'Ohm : l'énoncé

Pour un conducteur ohmique (appelé aussi résistor), la tension U à ses bornes est proportionnelle à l'intensité I qui le traverse. On écrit cette relation ainsi :

U = R × I

Où :

• U est la tension en volts (V)
• R est la résistance en ohms (Ω)
• I est l'intensité en ampères (A)

Cette formule peut aussi s'écrire de deux autres façons, selon ce que tu cherches :

• Pour trouver l'intensité : I = U ÷ R
• Pour trouver la résistance : R = U ÷ I

Comprendre le sens physique de la loi

Cette loi nous dit une chose essentielle : plus la résistance est grande, plus il faut une tension importante pour faire passer la même intensité de courant. C'est comme un tuyau d'eau : si le tuyau est étroit (grande résistance), il faut pousser plus fort (plus de tension) pour faire couler la même quantité d'eau (intensité).

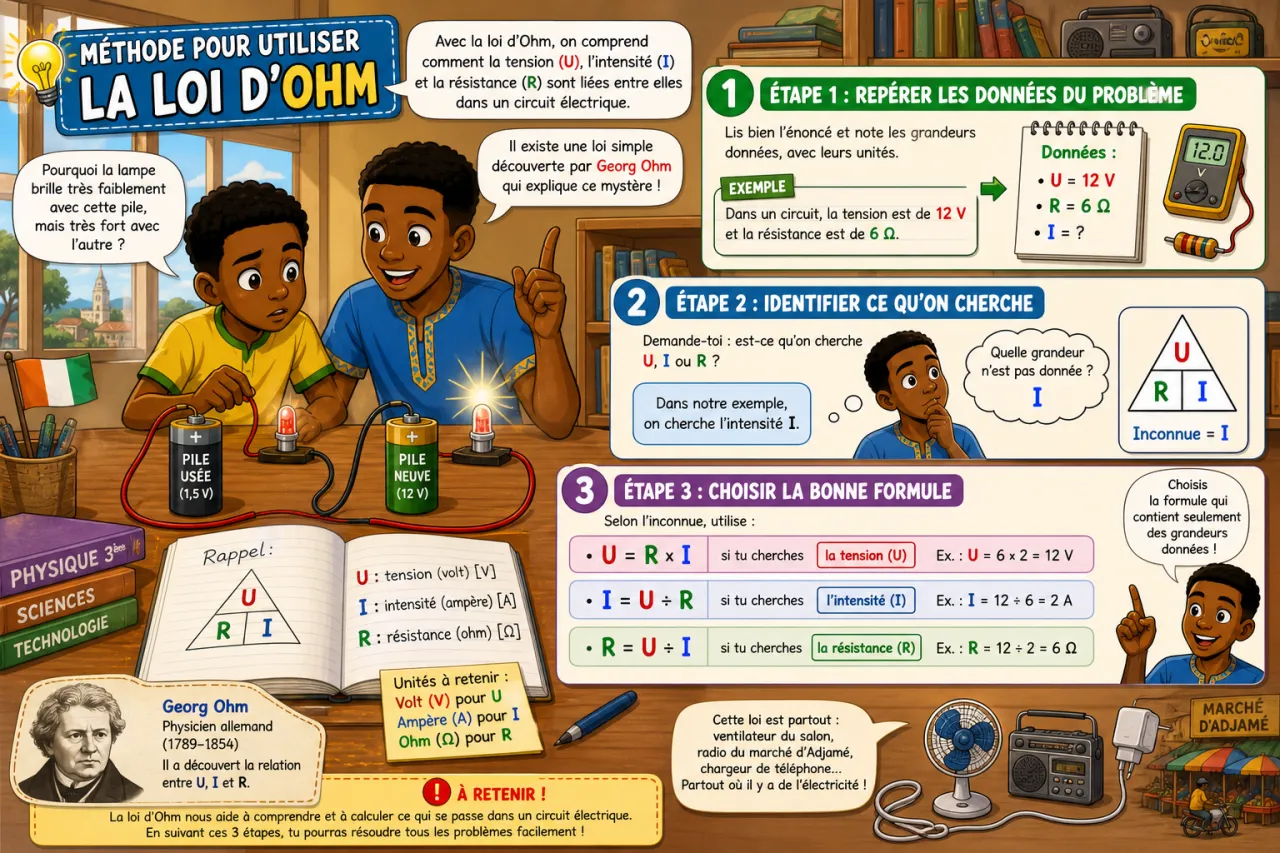

Méthode pour utiliser la loi d'Ohm

Étape 1 : Repérer les données du problème

Lis bien l'énoncé et note les grandeurs données, avec leurs unités. Par exemple : U = 12 V, R = 6 Ω.

Étape 2 : Identifier ce qu'on cherche

Demande-toi : est-ce qu'on cherche U, I ou R ?

Étape 3 : Choisir la bonne formule

Selon l'inconnue, utilise :

• U = R × I si tu cherches la tension
• I = U ÷ R si tu cherches l'intensité
• R = U ÷ I si tu cherches la résistance

Étape 4 : Faire le calcul avec les unités correctes

Attention : U doit être en volts, I en ampères, R en ohms. Si les unités ne sont pas correctes (par exemple des milliampères), il faut d'abord les convertir.

Étape 5 : Vérifier la cohérence du résultat

Un résultat doit être positif et avoir un ordre de grandeur raisonnable pour un circuit domestique ou scolaire.

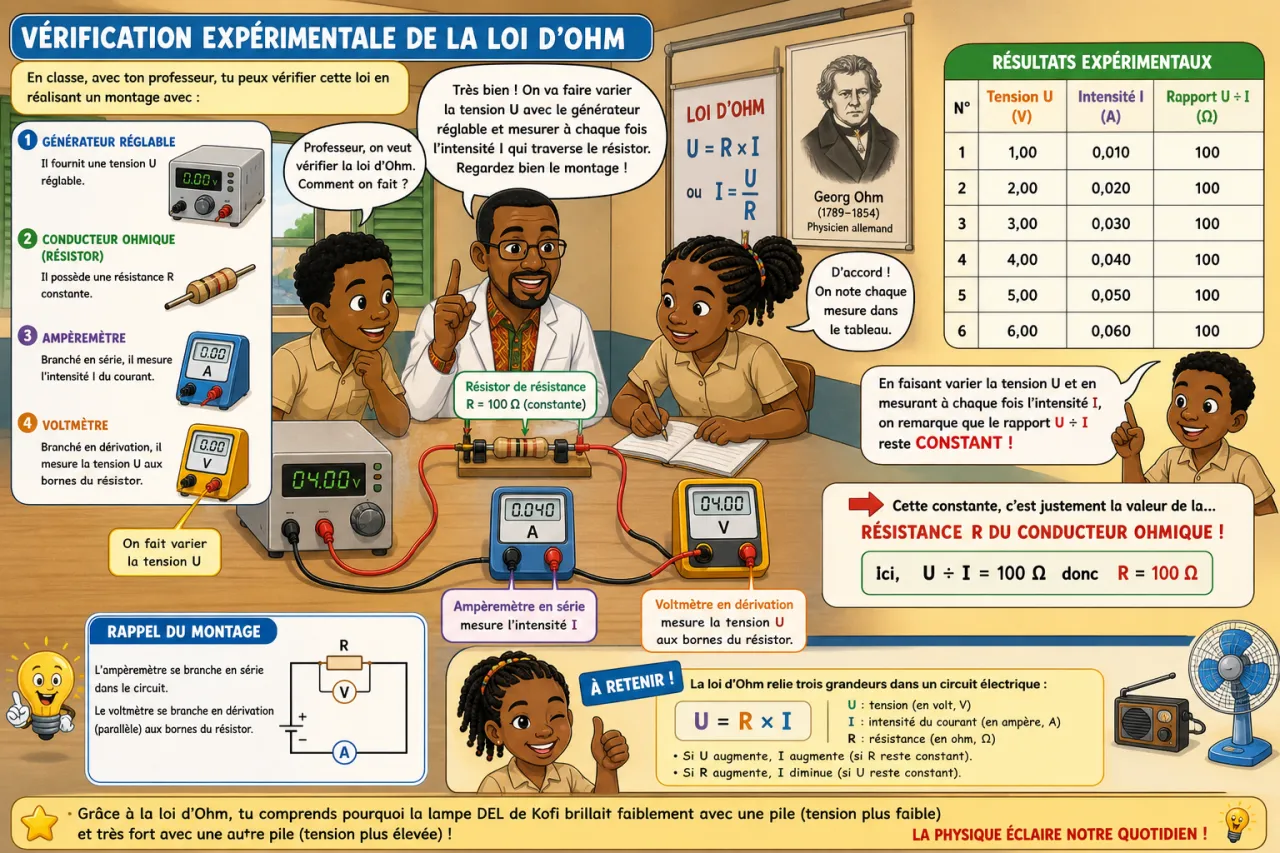

Vérification expérimentale de la loi d'Ohm

En classe, avec ton professeur, tu peux vérifier cette loi en réalisant un montage avec :

• Un générateur réglable
• Un conducteur ohmique (résistor)
• Un ampèremètre (pour mesurer I)
• Un voltmètre (pour mesurer U)

En faisant varier la tension U et en mesurant à chaque fois l'intensité I, tu remarques que le rapport U ÷ I reste constant. Cette constante, c'est justement la valeur de la résistance R du conducteur ohmique !

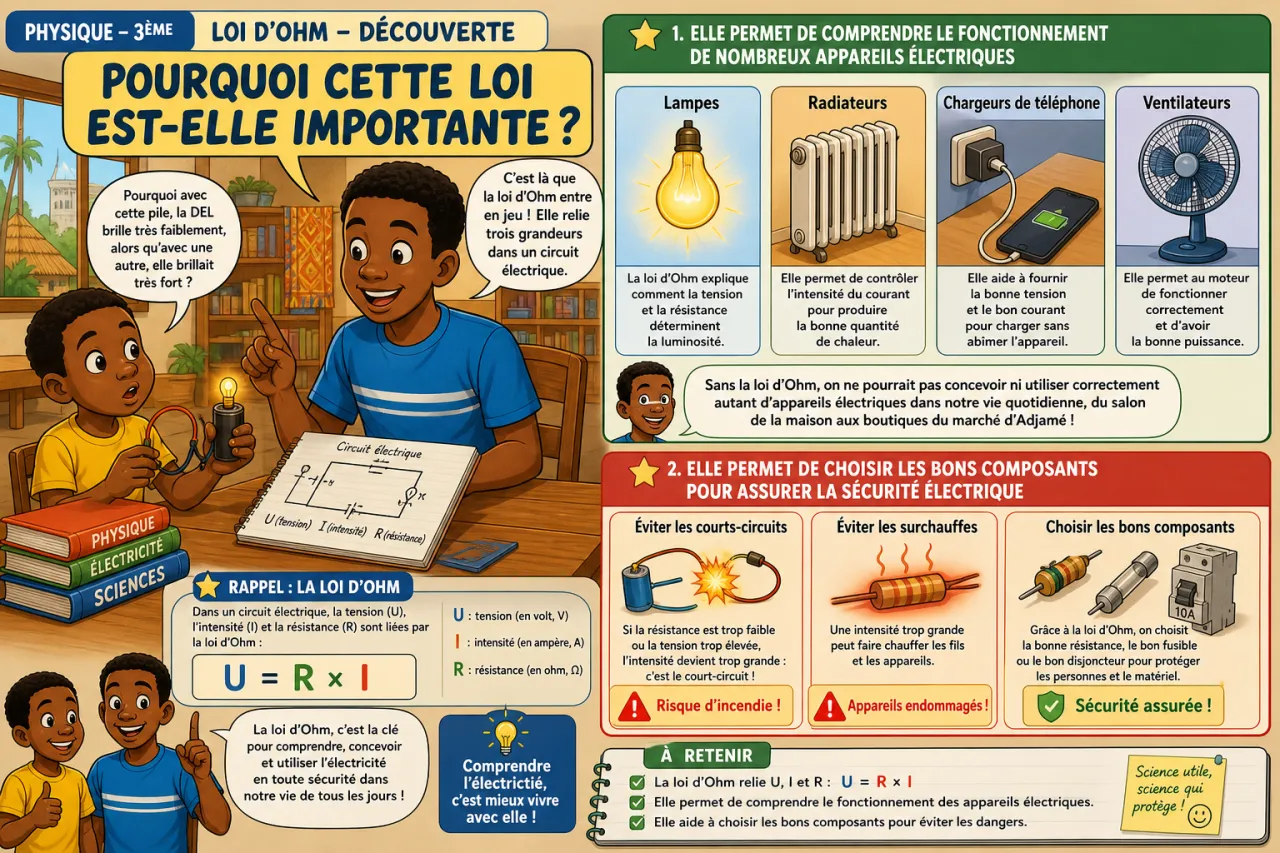

Pourquoi cette loi est-elle importante ?

La loi d'Ohm permet de comprendre le fonctionnement de nombreux appareils électriques : lampes, radiateurs, chargeurs de téléphone, ventilateurs. Elle permet aussi de choisir les bons composants pour éviter les courts-circuits ou les surchauffes, ce qui est très utile pour la sécurité électrique à la maison.
